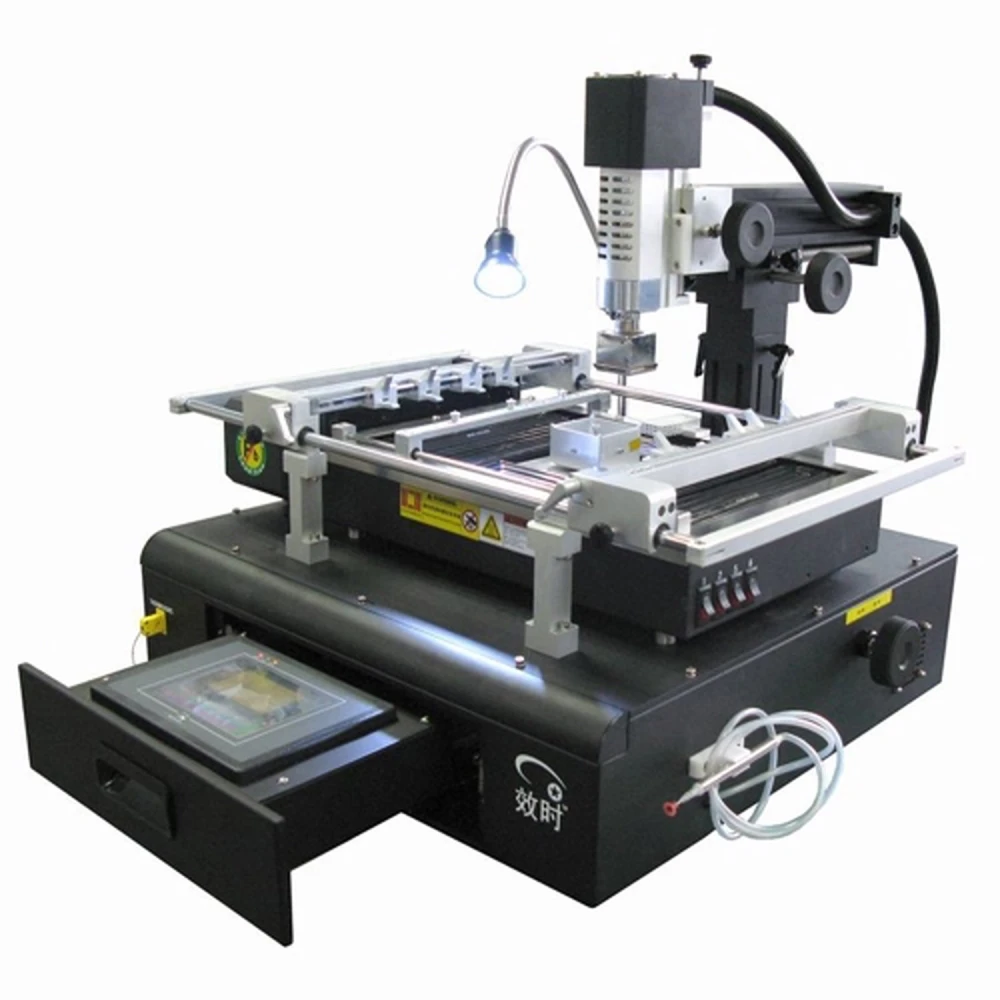

BGA rework stanica Shuttle Star RW-B400C na profesionálne spájkovanie
Značka: Shuttle Star
Vrátane DPH (Bez DPH: 1 600,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 843,20 € | -4% |
| 10+ | 1 804,80 € | -6% |
| 20+ | 1 728,00 € | -10% |
BGA rework stanica Shuttle Star RW-B400C je profesionálny nástroj určený na spájkovanie a odpájkovanie komponentov BGA s vysokou presnosťou a kontrolou. Táto pracovná stanica ponúka kompletné riešenie pre technikov a špecialistov na opravy elektroniky, ktorí hľadajú efektivitu a bezpečnosť pri svojich procesoch.
Hlavné vlastnosti:
- Kompatibilné rozmery PCB: od 50×50 mm do 450×400 mm, s hrúbkou 0.5 až 4 mm, čo umožňuje prácu so širokou škálou dosiek.
- Nastavenie pracovného stola: ±50 mm dopredu/dozadu a ±200 mm doľava/doprava pre presné umiestnenie PCB.
- Regulácia teploty: pomocou termočlánku typu K s uzavretým cyklom na udržiavanie stabilných a bezpečných teplôt.
- Ohrievače: infračervený predohrev 2700W, horný ohrievač horúcim vzduchom 600W a spodný ohrievač horúcim vzduchom 800W, ktoré zabezpečujú rovnomerný a kontrolovaný ohrev.
- Dotykové rozhranie s PLC riadením: umožňuje zobrazenie teplotných kriviek v reálnom čase a uloženie až 200 teplotných profilov na analýzu a presné opakovanie procesov.
- Nastaviteľné prúdenie vzduchu: na vytváranie prúdov horúceho vzduchu s oddeleným ovládaním horného a spodného ohrievača, čím sa zvyšuje bezpečnosť a kvalita reworku.
- Microadjustovateľné podpery: na zabránenie lokálnemu prepadnutiu BGA počas procesu spájkovania.
- Chladiaci systém: výkonné ventilátory s priečnym prúdením na rýchle ochladenie spodnej vykurovacej zóny.
- Umiestnenie PCB: nastaviteľný držiak, ktorý umožňuje inštaláciu špeciálnych upínacích prípravkov pre rôzne typy dosiek, čo uľahčuje rýchle a bezpečné uloženie.
- Alarmy a ochrana: alarmové a ochranné zariadenia proti prehriatiu v hornej aj spodnej časti.
- Príslušenstvo v balení: päť dýz rôznych veľkostí, skrinka s náradím, sada imbusových kľúčov, klip, kefka, sacia dýza, hliníkové platne, teplotné káble, tepelne odolná tkanina a používateľská príručka.
Typické použitie:
- Oprava a rework elektronických dosiek s komponentmi BGA.
- Presné spájkovanie a odpájkovanie v profesionálnych elektronických dielňach.
- Výrobné a údržbové projekty elektronických zariadení, ktoré vyžadujú pokročilú reguláciu teploty a prúdenia vzduchu.
Kompatibilita a požiadavky:
- Jednofázové napájanie 220V, 50/60Hz s výkonom 4.5KW.
- Kompatibilná s rôznymi typmi PCB dosiek v rámci uvedených rozmerov a hrúbok.
Táto rework stanica Shuttle Star RW-B400C vyniká integrovaným dizajnom, ktorý šetrí miesto, a jednoduchou obsluhou vďaka dotykovej obrazovke a PLC riadeniu. Jej dvojitý vykurovací systém a uzavretá regulácia teploty zaručujú bezpečné a spoľahlivé procesy, ideálne pre profesionálne prostredie, kde je kvalita nevyhnutná.
Poznámka: Tento produkt je momentálne vypredaný. Pre alternatívy alebo otázky, prosím, kontaktujte náš zákaznícky servis.
- Kompatibilné rozmery PCB: 50×50 mm až 450×400 mm, hrúbka 0.5-4 mm
- Regulácia teploty pomocou termočlánku typu K a uzavretého cyklu
- Ohrievače: infračervený predohrev 2700W, horný horúci vzduch 600W, spodný 800W
- Dotykové rozhranie s PLC riadením a uložením 200 teplotných profilov
- Nastaviteľné prúdenie vzduchu pre horný a spodný ohrievač
- Microadjustovateľné podpery na zabránenie lokálnemu prepadnutiu
- Ventilátory s priečnym prúdením na rýchle chladenie
- Nastaviteľné umiestnenie pre rôzne typy PCB dosiek
- Alarmy a ochrana proti prehriatiu v oboch častiach
- Obsahuje dýzy, náradie, klip, kefku, saciu dýzu a manuál
Otázky a odpovede zákazníkov
Aké rozsahy veľkosti PCB dokáže zvládnuť stanica Shuttle Star RW-B400C a aké sú obmedzenia pri doskách s väčšou hrúbkou?
Shuttle Star RW-B400C podporuje PCB s rozmermi od 50 × 50 mm do 450 × 400 mm a hrúbkou medzi 0,5 mm a 4 mm. Pri doskách, ktoré presahujú tieto parametre veľkosti alebo hrúbky, nemusí byť fixácia a ohrev optimálny, čo môže obmedziť účinnosť procesu rework.
Aké sú hlavné výhody systému regulácie teploty a ukladania kriviek v porovnaní s inými modelmi BGA staníc?
Model RW-B400C ponúka reguláciu teploty pomocou termočlánku typu K v uzavretej slučke a umožňuje uložiť až 200 skupín teplotných kriviek s 8 programovateľnými segmentmi ohrevu a udržiavania. To prináša opakovateľnú presnosť, ideálnu pre zložité rework operácie, čo je významná výhoda oproti základnejším staniciam s manuálnou reguláciou alebo bez ukladania profilov.
Akú preventívnu údržbu sa odporúča vykonávať, aby sa zabezpečila dlhá životnosť stanice a predišlo častým poruchám?
Odporúča sa pravidelne čistiť filtre a ventilátory v oblasti predohrevu a kontrolovať stav termočlánkov a elektrických spojov, ako aj zabrániť hromadeniu nečistôt vo fixačných a mechanických vodiacich systémoch. Vizuálna kontrola ohrievačov a overenie správnej funkcie alarmov prehriatia pomôže predísť neočakávaným odstávkam.
S akým napätím a frekvenciou pracuje a sú nejaké špeciálne požiadavky pri inštalácii mimo regiónov s 220 V?
RW-B400C pracuje na 220 V jednofázovo a 50/60 Hz, s maximálnou spotrebou 4,5 kW. Ak sa inštaluje v regiónoch s iným napätím (napríklad 110 V), je potrebný vhodný výkonový transformátor a overenie správneho uzemnenia na zabezpečenie prevádzkovej bezpečnosti.
V akých prípadoch je RW-B400C vhodnejšia než infračervené alternatívy alebo stanice s nižšou tepelnou kapacitou?
RW-B400C je vhodnejšia pri reworku stredných alebo veľkých PCB, pri BGA komponentoch väčších rozmerov alebo tam, kde je kritická tepelná opakovateľnosť. V porovnaní so zariadeniami s nižšou kapacitou poskytuje väčšiu rovnomernosť tepla a vyššiu bezpečnosť proti prehriatiu, čím znižuje riziko poškodenia PCB alebo komponentu.
Aký rozsah veľkosti PCB podporuje stanica Shuttle Star RW-B400C?
Podporuje PCB dosky s rozmermi od 50×50 mm do 450×400 mm a hrúbkou 0.5 až 4 mm.
Aký typ regulácie teploty používa táto rework stanica?
Používa termočlánok typu K s uzavretým cyklom na udržiavanie presnej a stabilnej teploty.
Aké príslušenstvo je súčasťou stanice Shuttle Star RW-B400C?
Obsahuje päť dýz rôznych veľkostí, skrinku s náradím, sadu imbusových kľúčov, klip, kefku, saciu dýzu, hliníkové platne, teplotné káble, tepelne odolnú tkaninu a používateľskú príručku.
Je stanica Shuttle Star RW-B400C dostupná na okamžitý nákup?
Produkt je momentálne vypredaný. Odporúča sa kontaktovať zákaznícky servis pre alternatívy alebo informácie o naskladnení.
Aké elektrické napájanie táto stanica vyžaduje?
Vyžaduje jednofázové napájanie 220V, 50/60Hz s výkonom 4.5KW.
