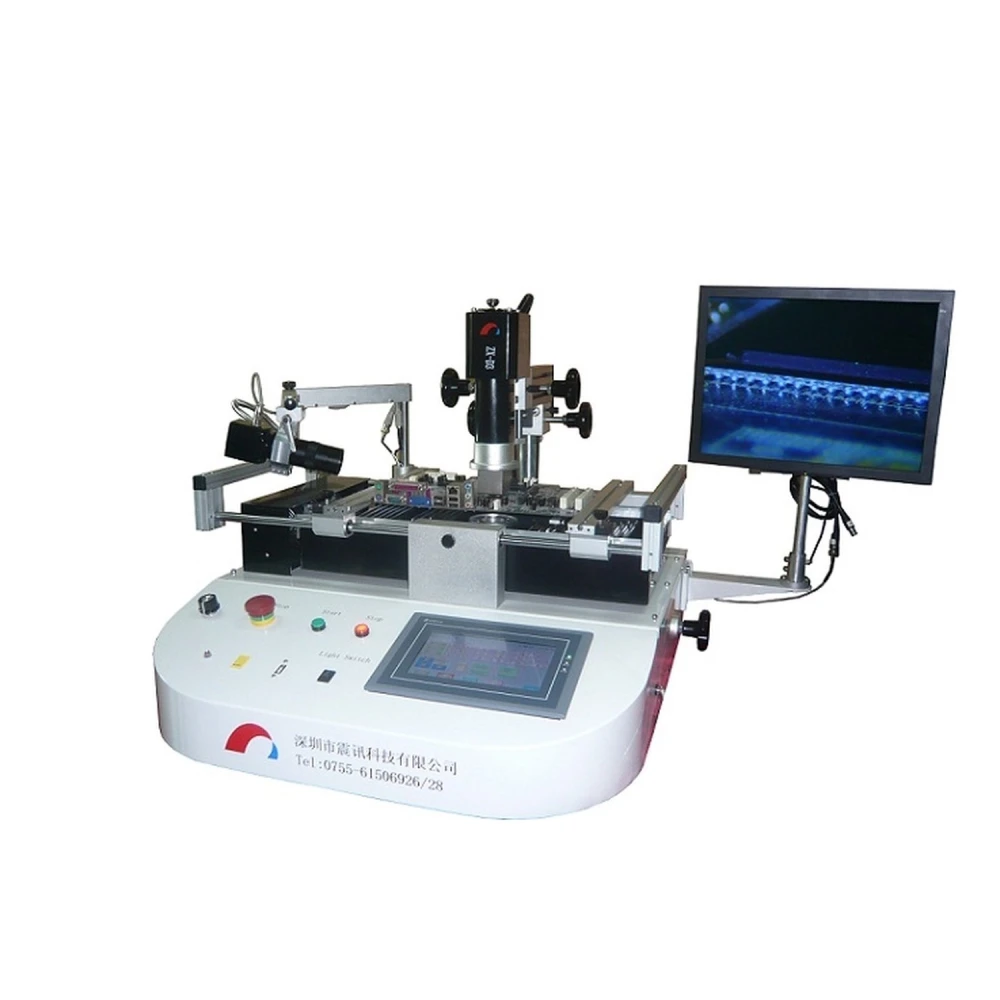

Profesionálna reballing stanica Zhenxun ZX-D3 pre presné BGA práce
Značka: ZHENXUN
Vrátane DPH (Bez DPH: 1 600,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 843,20 € | -4% |
| 10+ | 1 804,80 € | -6% |
| 20+ | 1 728,00 € | -10% |
Reballing stanica Zhenxun ZX-D3
Reballing stanica Zhenxun ZX-D3 je profesionálne zariadenie určené na opravu a spájkovanie BGA komponentov s presnosťou a efektivitou. Táto stanica vyniká pokročilou technológiou, ktorá umožňuje presné riadenie teploty v troch nezávislých zónach a vizuálne sledovanie procesu spájkovania.
Hlavné vlastnosti:
- PLC používateľské rozhranie zobrazuje skutočnú teplotu v troch zónach a umožňuje export tepelných profilov.
- Integrovaná CCD kamera na sledovanie procesu tavenia spájkovacích gulôčok.
- Tri nezávislé teplotné zóny: horný a spodný ohrievač s horúcim vzduchom a infračervená predohrevná zóna.
- Riadenie teploty v 9 segmentoch pre nárast a pokles, s možnosťou uložiť až 40 tepelných profilov.
- Nezávislý PID systém pre každú zónu, ktorý zaručuje stabilitu a presnosť ohrevu.
- Podpera na zabránenie deformáciám v oblasti spájkovania počas predohrevu a ohrevu.
- Chladiaci ventilátor na zabezpečenie kvality spájkovania po procese.
- Ochrana parametrov tepelného profilu heslom.
- Obsahuje viacero trysiek horúceho vzduchu rôznych veľkostí s možnosťou prispôsobenia.
- Integrované vákuové čerpadlo, ktoré eliminuje potrebu externých zdrojov plynu.
Technické špecifikácie:
- Maximálna veľkosť PCB: 500 x 300 mm
- Hrúbka PCB: 0.1 a 5 mm
- Riadenie teploty: Termočlánok typu K s PID riadením v uzavretej slučke
- Režim polohovania PCB: Externý
- Spodný predohrev: Infračervený 2400W
- Hlavné ohrievače (horný a spodný): Horúci vzduch 800W každý
- Napájanie: Jednofázové 220V, 50/60Hz, 4.0 KVA
- Rozmery: 650 x 700 x 550 mm (Dĺžka x Šírka x Výška)
- Približná hmotnosť: 57 kg
Typické použitie:
Táto stanica je ideálna pre servisné dielne elektroniky a výrobu, ktoré vyžadujú reballing a spájkovanie BGA komponentov s vysokou presnosťou a opakovateľnosťou. Jej pokročilý riadiaci systém a vizuálne sledovanie uľahčujú zložité procesy a zlepšujú kvalitu práce.
Kompatibilita:
Kompatibilná s doskami plošných spojov rôznych veľkostí a hrúbok v rámci uvedených špecifikácií. Systém vymeniteľných trysiek umožňuje prispôsobiť sa rôznym typom BGA komponentov.
Dôležitá poznámka: Produkt je momentálne vypredaný. Odporúčame vám pozrieť si alternatívy alebo kontaktovať náš tím pre individuálne poradenstvo.
- Riadenie teploty v troch nezávislých zónach so systémom PID
- CCD kamera na sledovanie procesu spájkovania v reálnom čase
- Integrované vákuové čerpadlo bez potreby externých zdrojov plynu
- Možnosť uložiť až 40 tepelných profilov s ochranou heslom
- Infračervený predohrev a ohrievače horúceho vzduchu pre maximálnu presnosť
Otázky a odpovede zákazníkov
Aké výhody ponúka systém nezávislého riadenia zón oproti reballing staniciam s jednou zónou?
Zhenxun ZX-D3 má tri nezávisle riadené vykurovacie zóny (horná, spodná a infračervený predohrev), čo umožňuje presnejšie riadenie teploty. Znižuje to tepelné namáhanie a riziko poškodenia PCB alebo komponentov a zároveň poskytuje väčšiu flexibilitu pri nastavovaní tepelných profilov pre rôzne práce. V porovnaní s tým môžu systémy s jednou zónou vykazovať menej kontrolované teplotné odchýlky, čo zvyšuje riziko chýb pri BGA spájkovaní.
Aké sú maximálne rozmery PCB, ktoré stanica podporuje, a aké praktické obmedzenia sa môžu vyskytnúť?
Stanica podporuje PCB do dĺžky 500 mm a šírky 300 mm, s hrúbkou od 0,1 do 5 mm. Treba počítať s dodatočným priestorom na manipuláciu a zarovnanie; práca na maximálnom limite môže navyše sťažiť vizuálny prístup a zvýšiť tepelnú zotrvačnosť, preto sa pri veľkých doskách odporúča optimalizovať teplotné profily a použiť podporné príslušenstvo.
Aký typ napájania vyžaduje a aké elektrické požiadavky treba zohľadniť pri inštalácii?
Pracuje s jednofázovým napájaním 220 V, 50/60 Hz a maximálnou spotrebou 4,0 kVA. Je nevyhnutné zabezpečiť, aby elektrická inštalácia zvládla menovitý prúd (~18,2 A), ideálne s vyhradeným okruhom a ochranou proti preťaženiu. Nie je vhodná pre siete s iným napätím, pokiaľ sa nepoužije vhodný transformátor.
Aké údržbové protokoly sa odporúčajú pre stanicu a ako ovplyvňujú jej životnosť?
Základná údržba zahŕňa pravidelné čistenie vzduchových trysiek a filtrov, kontrolu vákuového systému a priebežné overovanie kalibrácie PID termočlánkov. Dodržiavanie týchto protokolov minimalizuje predčasné opotrebenie a pomáha udržiavať tepelnú presnosť, čím predlžuje životnosť stroja a znižuje výskyt problémov počas reballingu.
Aké bezpečnostné mechanizmy stanica obsahuje a spĺňa nejakú uznávanú normu?
Obsahuje ochranu heslom pre kritické parametre, automatické chladenie po spájkovacom cykle a tepelné izolovanie kontaktných zón. V poskytnutej dokumentácii nie je uvedená certifikácia CE, UL ani iné medzinárodné normy; pre priemyselné prostredia podliehajúce kontrole môže byť potrebné dodatočné overenie od výrobcu alebo distribútora.
Akú maximálnu veľkosť PCB podporuje reballing stanica Zhenxun ZX-D3?
Podporuje dosky plošných spojov s maximálnou veľkosťou 500 x 300 mm.
Obsahuje stanica systém sledovania počas procesu spájkovania?
Áno, má integrovanú CCD kameru na sledovanie procesu tavenia spájkovacích gulôčok.
Potrebujú na prevádzku vákuového čerpadla externé zdroje plynu?
Nie, vákuové čerpadlo je integrované a nevyžaduje externé zdroje plynu.
Aký typ riadenia teploty táto stanica používa?
Používa termočlánok typu K s PID riadením v uzavretej slučke pre stabilný a presný ohrev.
Je reballing stanica Zhenxun ZX-D3 momentálne dostupná?
Produkt je momentálne vypredaný, ale môžete si pozrieť alternatívy alebo kontaktovať náš tím pre viac informácií.
