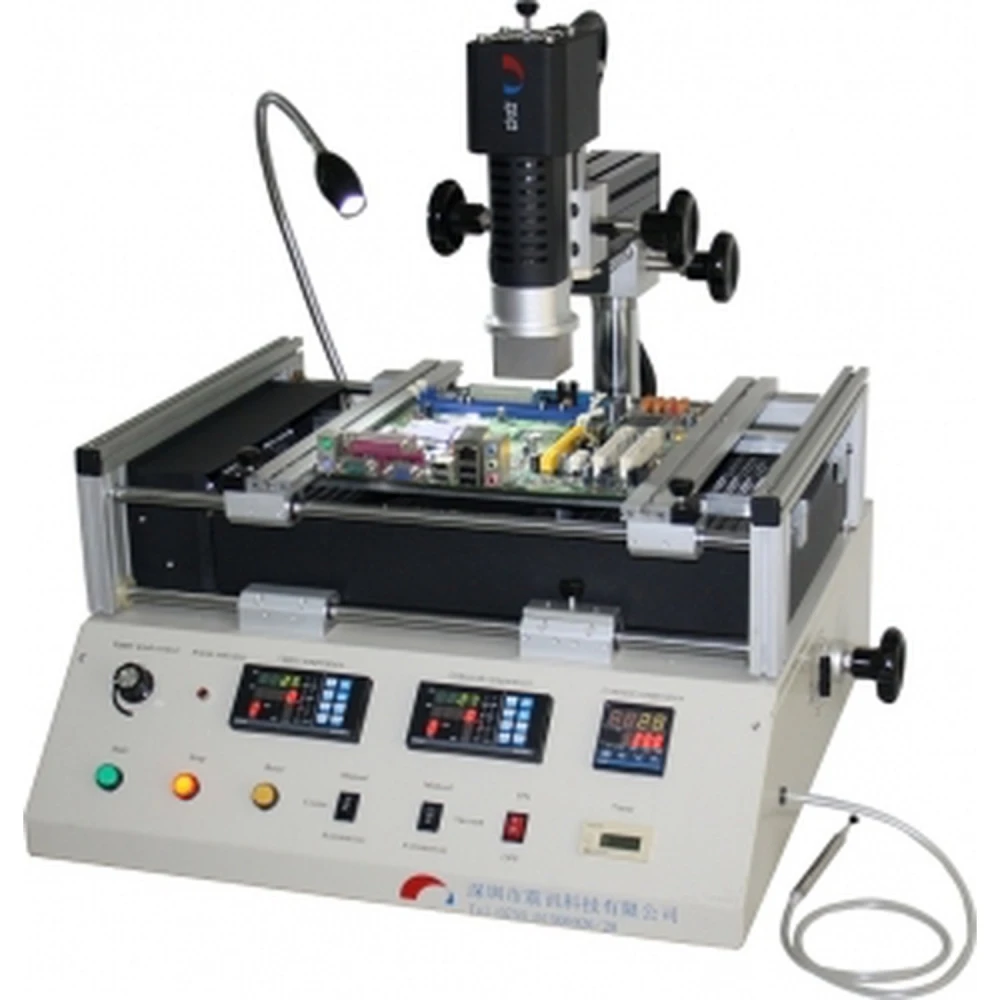

Reballing stanica Zhenxun ZX-C2: profesionálna presnosť pre BGA
Značka: ZHENXUN
Vrátane DPH (Bez DPH: 1 200,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 382,40 € | -4% |
| 10+ | 1 353,60 € | -6% |
| 20+ | 1 296,00 € | -10% |
Reballing stanica Zhenxun ZX-C2 je profesionálny nástroj určený na reballing a opravu BGA komponentov na PCB doskách. Jej pokročilý systém nezávislého tepelného riadenia v troch zónach zaručuje výnimočnú presnosť počas procesu spájkovania a odpájkovania, pričom prináša spoľahlivé a kvalitné výsledky.
Kľúčové vlastnosti:
- Nezávislé riadenie teploty v troch zónach pre presnejšie nastavenie.
- Horné a spodné ohrievače vyrobené z kvalitných materiálov, ktoré presne regulujú prúdenie a teplotu horúceho vzduchu.

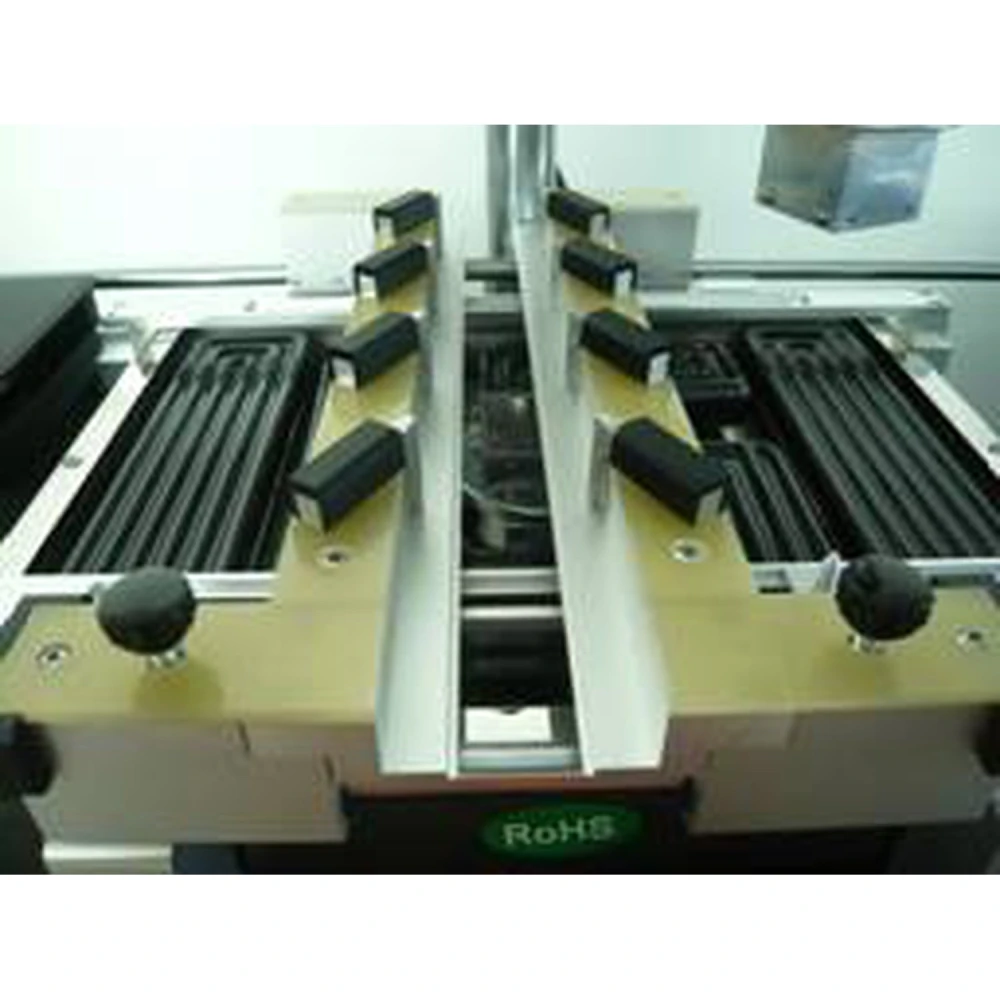

- Infračervená vykurovacia doska na efektívne predhrievanie.
- Segmentované riadenie teploty v 8 úrovniach pre zvýšenie a zníženie, s možnosťou uložiť až 10 vlastných teplotných kriviek.
- Ochrana proti prehriatiu v prvých dvoch zónach, aby sa predišlo poškodeniu dosky.
- Ventilátor s veľkým prietokom vzduchu na rýchle ochladenie po spájkovaní, čím sa predchádza deformácii PCB.
- Teplotná zóna nastaviteľná vo viacerých smeroch a s 360-stupňovou rotáciou pre jednoduchšiu obsluhu.

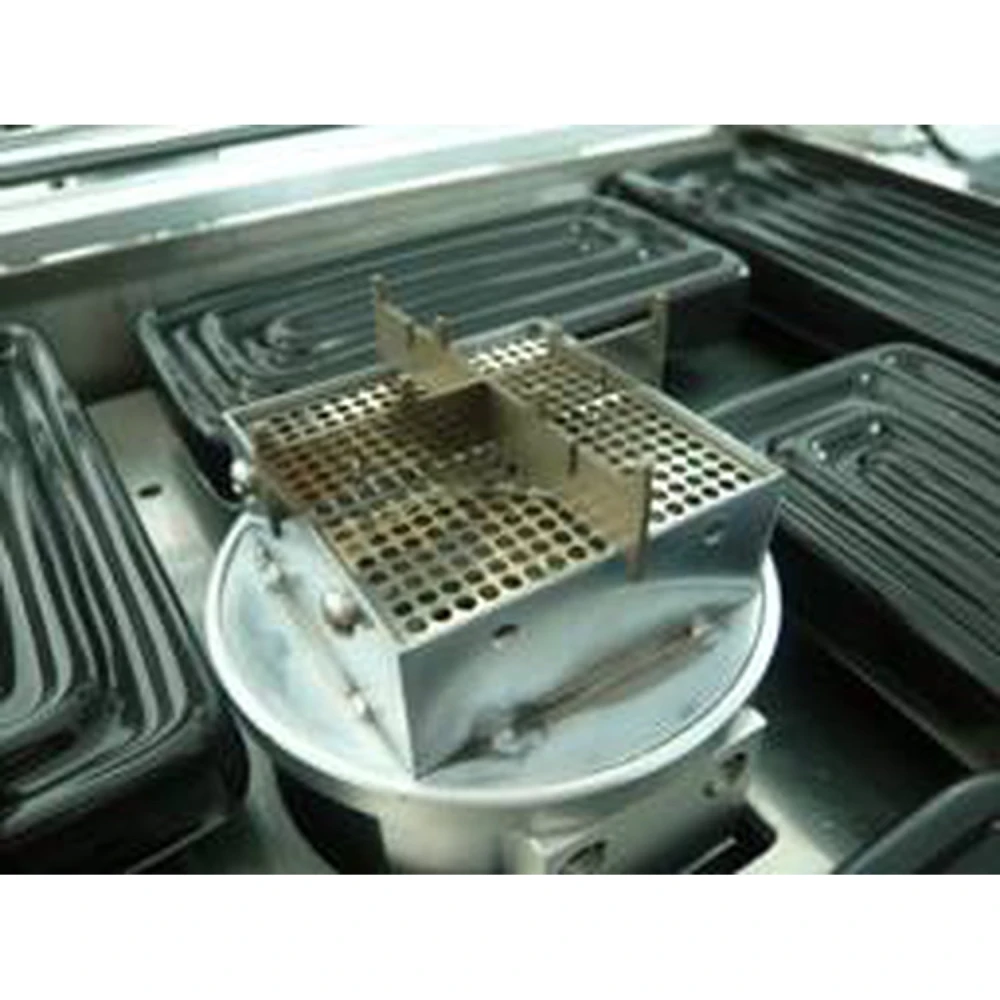

- Vymeniteľné a otočné trysky horúceho vzduchu pre rôzne veľkosti a typy komponentov.

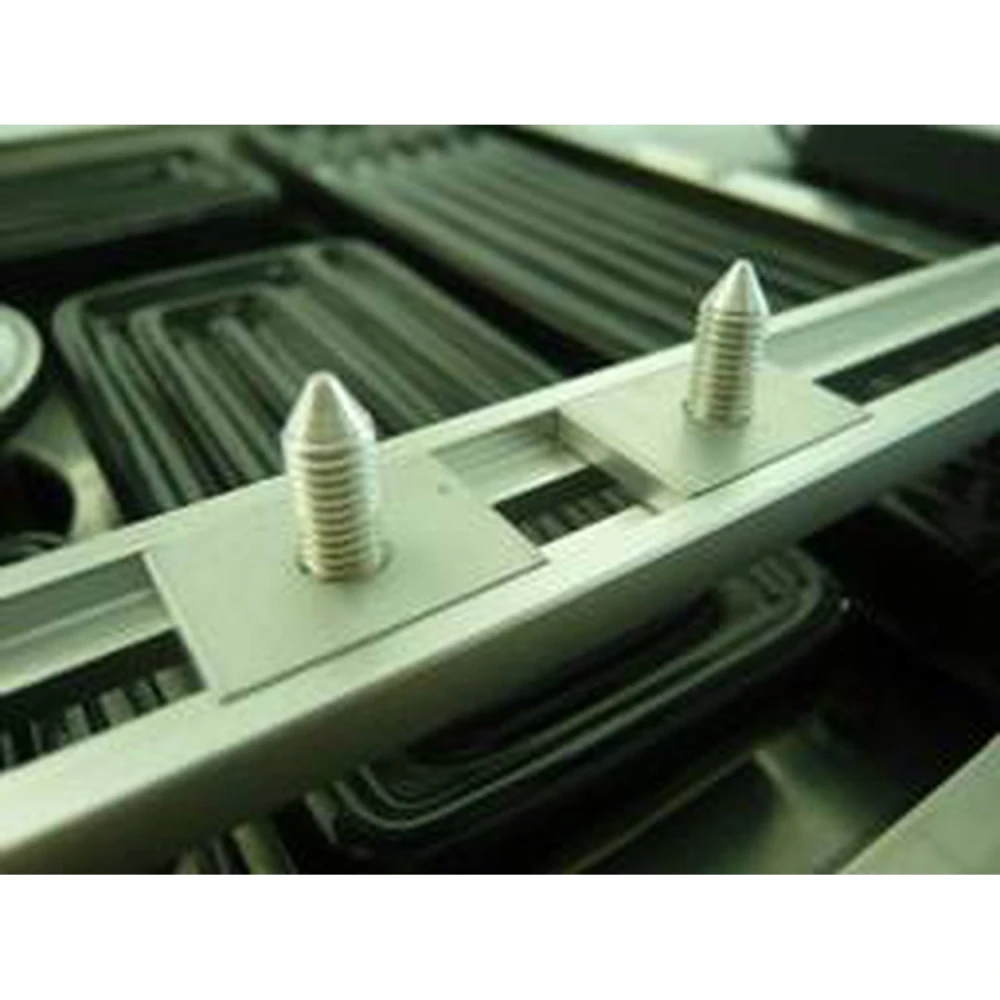

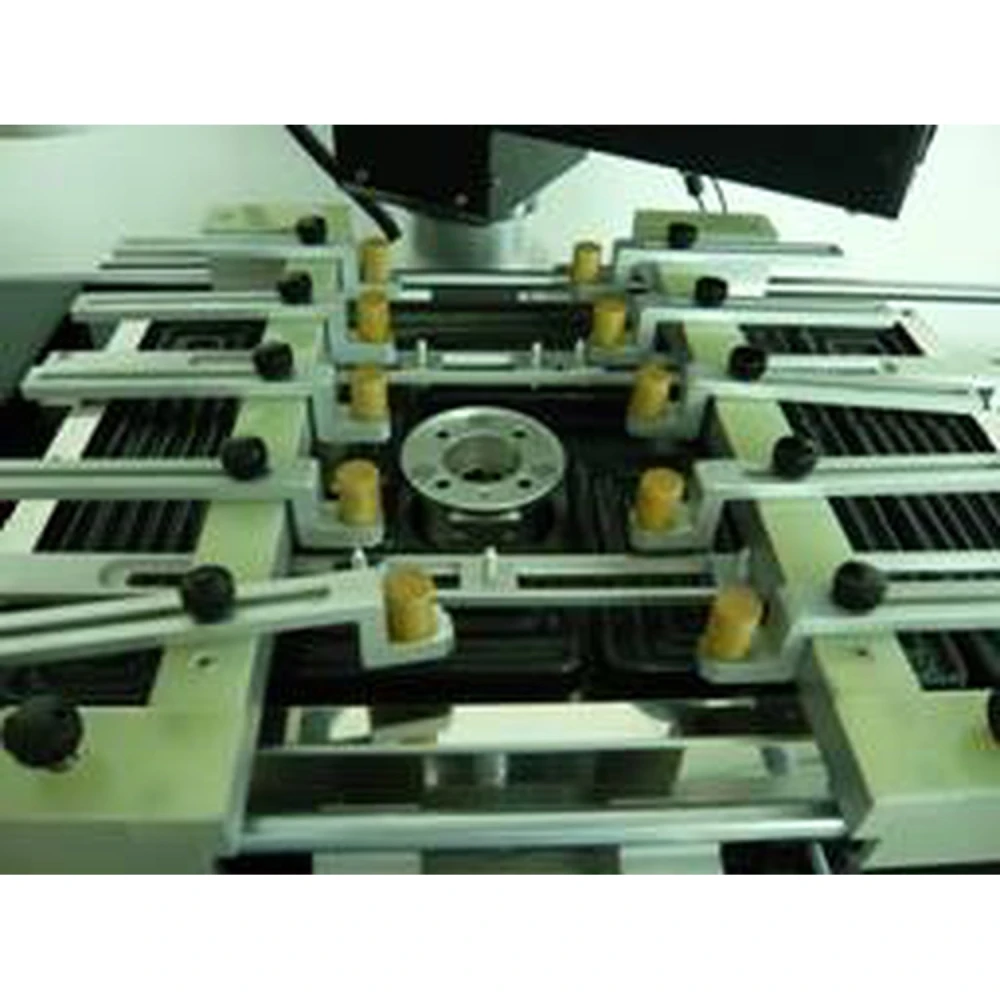

- Nastaviteľné čeľuste, ktoré zabraňujú kolíziám s komponentmi počas procesu.
- Odolný vysokoteplotný držiak na ochranu pracovnej pozície.
- Zvukový alarm po dokončení procesu spájkovania alebo odpájkovania.
- Vákuové odsávacie pero s manuálnym podtlakom na bezpečnú a pohodlnú manipuláciu s BGA.
Technické špecifikácie:
- Maximálna veľkosť PCB: 330 × 320 mm
- Hrúbka PCB: 0.1 a 5 mm
- Riadenie teploty: Termočlánok typu K s PID riadením v uzavretej slučke
- Režim umiestnenia PCB: Externý
- Spodné predhrievanie: Infračervené 2400W
- Hlavné ohrievače (horný + spodný): Horúci vzduch 800W + 800W
- Napájanie: Jednofázové 220V, 50/60Hz, 4.0KVA
- Rozmery: 550 × 530 × 550 mm
- Približná hmotnosť: 37 kg
Typické použitie: Táto stanica je ideálna pre technikov a profesionálov, ktorí vykonávajú opravy a údržbu elektronických dosiek s BGA, CBGA a inými typmi puzdier. Jej konštrukcia umožňuje prácu s doskami rôznych veľkostí a hrúbok, čo uľahčuje opravy v oblastiach ako telekomunikácie, informatika a priemyselná elektronika.
Kompatibilita: Kompatibilná so širokou škálou PCB dosiek a BGA komponentov vrátane veľkých BGA a CBGA. Jej nastavovací systém a vymeniteľné trysky umožňujú prispôsobiť sa rôznym pracovným požiadavkám.
Produkt je momentálne vypredaný. Odporúčame skontrolovať alternatívy alebo kontaktovať náš tím pre individuálne poradenstvo.
- Nezávislé tepelné riadenie v troch zónach pre maximálnu presnosť
- Horné a spodné ohrievače s presnou reguláciou teploty a prúdenia vzduchu
- Infračervená vykurovacia doska na efektívne predhrievanie
- Uloženie až 10 vlastných teplotných kriviek
- Ochrana proti prehriatiu v hlavných zónach
- Ventilátor s vysokým výkonom na rýchle a bezpečné ochladenie PCB
- Nastaviteľná a 360° otočná teplotná zóna pre väčšie pohodlie
- Vymeniteľné a otočné trysky horúceho vzduchu
- Nastaviteľné čeľuste na zabránenie poškodeniu komponentov
- Manuálne odsávacie pero na bezpečnú manipuláciu s BGA
Otázky a odpovede zákazníkov
Aké výhody prináša trojzónové nezávislé riadenie teploty v reballing stanici Zhenxun ZX-C2 oproti staniciam s jednou zónou?
Trojzónový nezávislý systém umožňuje presnejšie a postupnejšie riadenie ohrevu v rôznych oblastiach PCB, čím sa znižuje riziko deformácie substrátu a prehriatia citlivých komponentov. To vedie k vyššej kvalite BGA reworku a nižšej pravdepodobnosti poškodenia teplom v porovnaní so systémami s jednou zónou, kde je teplo menej smerované.
Aké sú rozmery a hmotnosť stanice a akú maximálnu veľkosť PCB podporuje?
Zhenxun ZX-C2 podporuje PCB do veľkosti L330 × W320 mm a hrúbky 0,1 až 5 mm. Hmotnosť a vonkajšie rozmery stanice nie sú v hlavnej dokumentácii presne uvedené, ale zvyčajne sa pohybujú okolo 30–40 kg a približne 60 × 50 × 50 cm. Ak je veľkosť pre vaše pracovisko kritická, odporúča sa skontrolovať podrobný manuál výrobcu.
Vyžaduje stanica Zhenxun ZX-C2 nejaké špeciálne elektrické nastavenie alebo je kompatibilná so štandardným napätím?
Tento model zvyčajne pracuje pri 220 V~240 V AC, 50/60 Hz, čo je štandard pre väčšinu európskych a latinskoamerických dielní. Typická spotreba je medzi 3 000 a 4 000 W. Pred pripojením je nevyhnutné overiť kompatibilitu napätia, najmä v regiónoch so sieťou 110 V, kde by bol potrebný vhodný transformátor.
Aké postupy údržby sa odporúčajú na zabezpečenie odolnosti a teplotnej presnosti stanice?
Odporúča sa pravidelné čistenie trysiek a vetracích zón, priebežná kalibrácia termočlánkov (K) a ročná kontrola riadiacej elektroniky. Je dôležité zabrániť hromadeniu prachu, ktoré ovplyvňuje ventilátory, a skontrolovať možné úniky tepla. Tieto kroky udržiavajú tepelnú presnosť a predlžujú životnosť zariadenia.
Ako sa porovnáva tepelná presnosť a programovateľný profil ZX-C2 so stanicami podobnej triedy od iných značiek?
ZX-C2 vyniká tým, že ponúka 8 segmentov nábehu a 8 segmentov plošiny na zónu, s uložením až 10 tepelných profilov vďaka PID riadeniu cez termočlánok K. V rámci strednej až vyššej triedy je to konkurencieschopné riešenie. V porovnaní s konkurentmi ako ACHI alebo Quick ponúka ZX-C2 porovnateľné riadenie, hoci niektoré veľmi prémiové alternatívy môžu obsahovať viac senzorových zón alebo pokročilý PC monitoring softvér.
Akú maximálnu veľkosť PCB zvládne reballing stanica Zhenxun ZX-C2?
Zvládne PCB dosky do dĺžky 330 mm a šírky 320 mm.
Aký typ riadenia teploty táto stanica používa?
Používa PID riadenie v uzavretej slučke s termočlánkom typu K na presnú reguláciu.
Má stanica ochranu proti prehriatiu?
Áno, má ochranu proti prehriatiu v prvých dvoch vykurovacích zónach.
Aké príslušenstvo obsahuje na manipuláciu s BGA komponentmi?
Obsahuje manuálne odsávacie pero na bezpečné a pohodlné uchopenie a manipuláciu s BGA komponentmi.
Je momentálne dostupná na kúpu?
Produkt je momentálne vypredaný. Odporúčame kontaktovať nás pre alternatívy alebo informácie o naskladnení.
