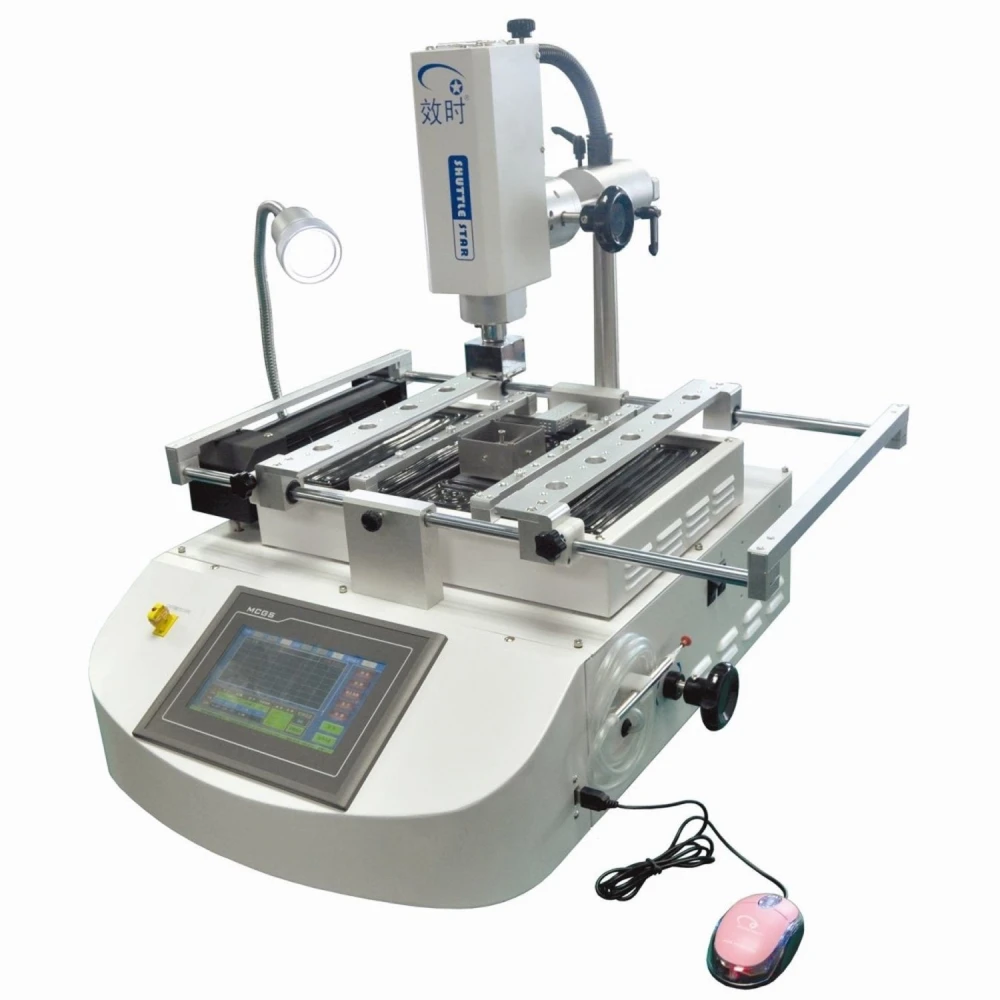

Shuttle Star SP360C V3 stanica na reballing BGA s presným riadením
Značka: Shuttle Star
Vrátane DPH (Bez DPH: 1 299,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 496,45 € | -4% |
| 10+ | 1 465,27 € | -6% |
| 20+ | 1 402,92 € | -10% |
Shuttle Star SP360C V3 je BGA rework stanica navrhnutá na presné a efektívne riadenie pri procesoch spájkovania a odpájkovania. Jej pokročilá technológia umožňuje presne pracovať s vysokými teplotami a zabezpečuje optimálne výsledky pri citlivých opravách elektroniky.
Toto zariadenie má pohyblivú vykurovaciu hlavu, ktorá sa posúva horizontálne, čo uľahčuje obsluhu a nastavenie počas procesu. Obsahuje integrovaný priemyselný počítač s dotykovým rozhraním a PLC riadením, ktoré v reálnom čase zobrazuje teplotnú krivku a umožňuje porovnať nastavený profil so skutočným profilom počas práce.
7.2-palcový displej s vysokým rozlíšením ponúka prehľadné a pohodlné zobrazenie pre používateľa, čím zlepšuje komfort ovládania a kontroly. Stanica navyše umožňuje ukladať neobmedzený počet teplotných profilov a analyzovať praktické profily, s podporou vstupu v angličtine a čínštine.
Hlavné vlastnosti
- Vysokokvalitné vykurovacie materiály vytvárajúce prúd horúceho vzduchu pre presné riadenie pri spájkovaní a odpájkovaní.
- Pohyblivá vykurovacia hlava s horizontálnym posuvom pre jednoduchú obsluhu.
- PLC riadenie s integrovaným priemyselným počítačom a veľkou dotykovou obrazovkou.
- Zobrazenie teplotných profilov v reálnom čase s možnosťou ukladať a analyzovať viacero profilov.
- Presné riadenie teplôt horného a spodného horúceho vzduchového ohrievača.
- Infračervená vykurovacia zóna s konštantnou teplotou v spodnej časti pre vyššiu bezpečnosť a spoľahlivosť.
- Micro-adjustable podpery pre rám BGA spájkovania, ktoré zabraňujú lokálnemu prepadávaniu.
- Výkonný priečny prúd na chladenie spodnej vykurovacej oblasti.
- Zvukový alarm po dokončení spájkovania alebo odpájkovania a nastaviteľné manuálne odsávanie na vyberanie BGA.
- Nastaviteľné podpery na jednoduché a rýchle umiestnenie PCB, kompatibilné so špeciálnym príslušenstvom pre zliatinové dosky.
- Vymeniteľné zliatinové trysky horúceho vzduchu podľa špecifických potrieb.
- Integrovaný dizajn stroja a šasi šetriaci miesto.
- Aktualizácia softvéru cez USB pre budúce automatické profily.
Technické špecifikácie
- Kompatibilita s PCB do 430x350 mm.
- Kompatibilita s čipmi s maximálnymi rozmermi 55x55 mm a minimálnymi 7x7 mm.
- Maximálna podporovaná hmotnosť: 80 gramov.
- Prevádzkový výkon: 400 W.
- Hlavný ohrievač: 800 W.
- Spodný ohrievač: 800 W.
- Dodatočný spodný ohrievač: 2400 W.
- Rozmery: 650x500x600 mm.
- Celková hmotnosť: 36 kg.
- Elektrické požiadavky: AC 220V, 4KW.
Obsah balenia
- 1x Shuttle Star RW-SP360C BGA Rework Station.
- 5x trysky (44, 41, 38, 34, 31).
- 1x sada náradia.
- 1x sada imbusových kľúčov.
- 1x klip.
- 1x kefka.
- 1x sacia tryska.
- 1x hliníková doska.
- 2x hliníkové trysky (veľká a malá).
- 1x teplotný kábel.
- 1x tkanina odolná voči vysokým teplotám.
- 1x používateľská príručka.
Typické použitie a kompatibilita
Táto stanica je ideálna pre technikov a profesionálov, ktorí vykonávajú reballing a opravy BGA komponentov na elektronických doskách. Jej dizajn a vlastnosti ju robia kompatibilnou so širokou škálou dosiek a čipov, čo uľahčuje presnú prácu v pokročilej elektronike.
Vďaka pokročilému riadeniu a prispôsobiteľným profilom je vhodná pre výrobné a opravárenské prostredia, ktoré vyžadujú vysokú spoľahlivosť a opakovateľnosť pri procesoch spájkovania.
- Presné riadenie teploty pri spájkovaní a odpájkovaní BGA
- Pohyblivá vykurovacia hlava s horizontálnym posuvom
- 7.2-palcová dotyková obrazovka so zobrazením v reálnom čase
- Neobmedzené profilovanie a ukladanie teplotných profilov
- Micro-adjustable podpery proti lokálnemu prepadávaniu
- Výkonný priečny prúd pre efektívne chladenie
- Zvukový alarm a nastaviteľné manuálne odsávanie
- Kompatibilita s PCB do 430x350 mm a čipmi 7x7 až 55x55 mm
- Celkový prevádzkový výkon 400W, s ohrievačmi až do 2400W
- Kompaktný integrovaný dizajn šetriaci miesto
Otázky a odpovede zákazníkov
Aké výhody ponúka počítačové riadenie s dotykovou obrazovkou oproti analógovým modelom BGA staníc?
Počítačové riadenie s dotykovou obrazovkou umožňuje spravovať presné teplotné profily, ukladať a porovnávať viacero tepelných kriviek a zlepšuje opakovateľnosť procesu. Na rozdiel od analógových modelov ponúka vyššiu presnosť pri spájkovaní/odpájkovaní a znižuje riziko ľudskej chyby pri obsluhe a sledovaní v reálnom čase.
Aké požiadavky na napájanie, konektivitu a kompatibilitu dýz vyžaduje stanica SP360C V3 na správnu prevádzku?
Pracuje s 220 V AC (±10 %), 50/60 Hz a vyžaduje zásuvku, ktorá zvládne aspoň 2,5 kW záťaže. Dýzy sú vymeniteľné a kompatibilné s modulárnym systémom Shuttle Star, ale pred nákupom náhradných dielov od iných výrobcov sa odporúča overiť priemer.
Ako sa vykonáva preventívna údržba a aká je odhadovaná životnosť hlavných komponentov stanice?
Údržba zahŕňa pravidelné čistenie dýz a filtrov, kontrolu elektrických spojov a ľahké mazanie pohyblivých vedení. Ohrievače majú zvyčajne životnosť 6 000 až 10 000 hodín v závislosti od používania. Displej a PLC zvyčajne vydržia viac ako 5 rokov pri bežných podmienkach v laboratóriu alebo dielni.
Spĺňa stanica medzinárodné normy bezpečnosti a ESD ochrany pre použitie v elektronických laboratóriách?
Áno, táto stanica bola navrhnutá s ohľadom na normy ako CE pre elektrickú bezpečnosť a príslušné odporúčania ESD pre rework zariadenia, hoci sa odporúča overiť u výrobcu dostupnosť konkrétnych certifikácií podľa krajiny použitia.
Aký maximálny rozmer PCB podporuje Shuttle Star SP360C V3?
Podporuje PCB dosky s maximálnymi rozmermi 430x350 mm.
Je možné ukladať teplotné profily v stanici?
Áno, umožňuje ukladať neobmedzený počet teplotných profilov a analyzovať ich v reálnom čase.
Čo obsahuje balenie Shuttle Star SP360C V3?
Obsahuje stanicu RW-SP360C, 5 trysiek, sadu náradia, sadu imbusových kľúčov, klip, kefku, saciu trysku, hliníkové dosky, teplotný kábel, odolnú tkaninu a manuál.
Aký celkový výkon je potrebný na prevádzku tejto stanice?
Stanica vyžaduje prevádzkový výkon 400W a napájanie AC 220V, 4KW.
Dá sa softvér stanice aktualizovať?
Áno, softvér je možné aktualizovať cez USB a pridať budúce automatické profily.
