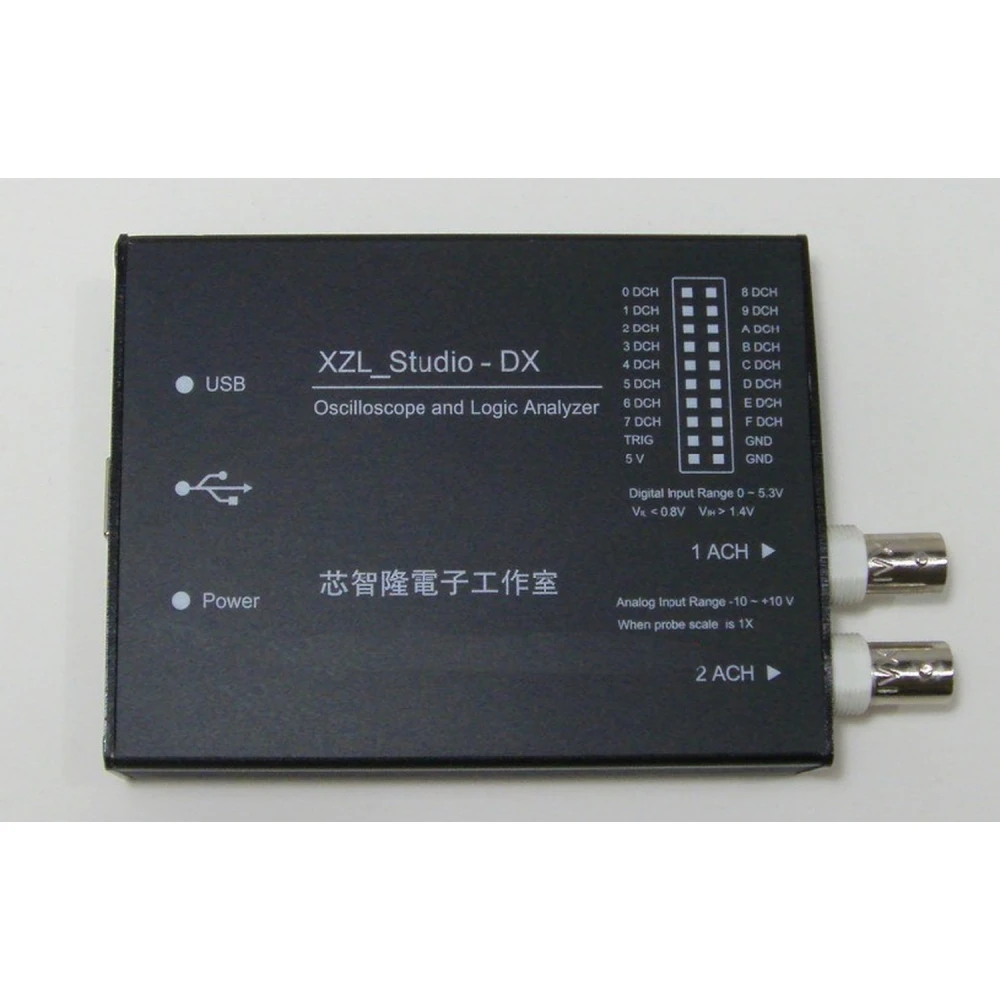

Logický analyzátor a USB osciloskop XZL Studio DX pre Windows

Značka: XZL

108,00€

Vrátane DPH (Bez DPH: 90,00 €)

Množstevné zľavy

Množstvo	Cena	Uložiť
2+	103,68 €	-4%
10+	101,52 €	-6%
20+	95,04 €	-12%

Vypredané

Štandardné doručenie St, Jún 17 - Pi, Jún 19

Expresné doručenie Po, Jún 15 - Ut, Jún 16

Vrátenie do 30 dní

Bezplatné vrátenie do 30 dní

Bezpečná transakcia

Doprava zadarmo Doprava od 4,99€

Jednoduché vrátenie Možnosť vrátenia do 30 dní

Bezpečná platba 100 % bezpečná pokladňa

Záruka kvality Iba originálne produkty

Logický analyzátor a USB osciloskop XZL Studio DX je programovateľný multifunkčný nástroj určený pre PC s Windows, ktorý v jednom kompaktnom a jednoducho použiteľnom zariadení kombinuje 2-kanálový digitálny osciloskop, 16-kanálový logický analyzátor, dekóder protokolov a generátor digitálneho signálu.

Toto zariadenie je ideálne pre elektronických inžinierov, technikov, študentov a nadšencov, ktorí potrebujú všestranný prístroj na analýzu a diagnostiku digitálnych aj analógových obvodov.

Hlavné vlastnosti

16 obojsmerných digitálnych kanálov a 2 analógové kanály pre kompletnú analýzu zmiešaných signálov.
Dekódovanie komunikačných zberníc v reálnom čase, ako sú SPI, Serial, I2C, I2S, Async, USB Full a Low Speed, SMBus, 1-Wire, Parallel a CAN.
Osciloskop a logický analyzátor s digitálnym ukladaním, ktoré umožňujú zachytávať a analyzovať zložité signály.
Výkonný softvér so zabudovanými dekódermi na jednoduchšiu interpretáciu údajov.
Dodatočné funkcie ako generátor digitálnych signálov, dátový záznamník (data logger), voltmeter, počítadlo frekvencie, ovládač zbernice I2C, generátor frekvencie, ovládač PWM a počítadlo impulzov.
API pre vlastný vývoj a diaľkové ovládanie zariadenia.

Technické špecifikácie

Digitálne kanály: 16 obojsmerných
Analógové kanály: 2
Pribalené sondy: 2 sondy DSO p6020 20MHz, 4 farebné logické sondy
Konektivita: USB pre pripojenie k PC Windows
Príslušenstvo: USB kábel, 20-pinový kábel logického analyzátora

Typické použitie

Toto zariadenie je ideálne na:

Diagnostiku a analýzu digitálnych a analógových obvodov v laboratóriách a dielňach.
Vývoj a ladenie vstavaných systémov a mikrokontrolérov.
Vzdelávanie v oblasti elektroniky a telekomunikácií pre študentov a učiteľov.
Sledovanie a dekódovanie komunikačných protokolov v elektronických projektoch.

Kompatibilita

Kompatibilný s operačnými systémami Windows, tento USB analyzátor a osciloskop sa jednoducho integruje do pracovných prostredí, ktoré vyžadujú podrobnú analýzu digitálnych a analógových signálov.

Obsah balenia

1 zariadenie XZL Studio DX
2 sondy DSO p6020 20MHz
1 USB kábel
1 20-pinový kábel logického analyzátora
4 farebné logické sondy

Poznámka: Produkt je momentálne vypredaný.

16 obojsmerných digitálnych kanálov a 2 analógové kanály pre kompletnú analýzu
Dekódovanie v reálnom čase pre SPI, I2C, USB, CAN a ďalšie zbernice
Digitálny osciloskop a logický analyzátor so zabudovaným ukladaním
Dodatočné funkcie: generátor signálu, voltmeter, počítadlo frekvencie a ďalšie
Vrátane sond DSO p6020 20MHz, USB kábla a príslušenstva na pripojenie a meranie

Otázky a odpovede zákazníkov

Aké sú fyzické špecifikácie XZL Studio DX a čo presne obsahuje balenie?

Balenie obsahuje 1 kus XZL Studio DX, 2 sondy DSO p6020 s 20 MHz, 1 USB kábel, 1 20-pinový kábel logického analyzátora a 4 farebné sondy pre logický analyzátor. Rozmery a hmotnosť nie sú oficiálne špecifikované, ale vzhľadom na kompaktný dizajn sa zvyčajne pohybujú okolo 10–15 cm na dĺžku a menej ako 0,5 kg. Pre profesionálne použitie je potrebné tieto údaje potvrdiť u výrobcu, ak sú kritické.

Aké frekvenčné limity a rozlíšenie má integrovaný osciloskop a logický analyzátor?

Osciloskop XZL Studio DX podporuje šírku pásma do 20 MHz a poskytuje dva analógové kanály, vhodné pre nízke a stredné frekvencie. Logický analyzátor ponúka 16 digitálnych kanálov; maximálna vzorkovacia rýchlosť závisí od režimu a počtu použitých kanálov, no typicky sa pohybuje medzi 24–100 MSa/s. Pre signály nad 20 MHz nemusí byť zachytenie a zobrazenie spoľahlivé.

Aký je odporúčaný postup kalibrácie a údržby sond a vstupov zariadenia?

Odporúča sa pred každým použitím skontrolovať a kalibrovať sondy DSO p6020 pripojením na referenčný signál, ideálne štvorcový signál 1 kHz, 1 Vpp, a nastaviť kompenzáciu. Vstupy a konektory musia zostať čisté a suché; treba sa vyhnúť abrazívnym prostriedkom. Ak sa zistí odchýlka merania alebo fyzické poškodenie, je vhodné poškodenú sondu vymeniť. Pravidelná údržba predlžuje životnosť a zabezpečuje presné výsledky.

S akými operačnými systémami je kompatibilný XZL Studio DX?

Je kompatibilný s operačnými systémami Windows pre PC, čo umožňuje jeho použitie v prostredí Windows.

Koľko digitálnych a analógových kanálov má zariadenie?

Má 16 obojsmerných digitálnych kanálov a 2 analógové kanály na analýzu zmiešaných signálov.

Aké protokoly vie logický analyzátor dekódovať?

Podporuje dekódovanie protokolov ako SPI, Serial, I2C, I2S, Async, USB Full a Low Speed, SMBus, 1-Wire, Parallel a CAN.

Aké príslušenstvo je súčasťou balenia?

Obsahuje 2 sondy DSO p6020 20MHz, 4 farebné logické sondy, USB kábel a 20-pinový kábel logického analyzátora.

Je produkt dostupný na okamžitý nákup?

Produkt je momentálne vypredaný a nie je dostupný na okamžitý nákup.
