Ak sa opravám elektroniky venujete pravidelne, určite máte poruke niekoľko druhov spájky, flux, odvíjaciu pletienku a zopár hrotov pre spájkovačku. Napriek tomu existuje produkt, ktorý je stále pomerne neznámy aj medzi ľuďmi s rokmi skúseností: nízkoteplotná spájkovacia zliatina s bizmutom.
Nie je náhradou za bežnú spájku a rozhodne nie je tou správnou voľbou pre každý spoj. Jej prednosť spočíva v jednej veľmi konkrétnej vlastnosti: taví sa pri oveľa nižšej teplote ako bežné zliatiny.
Jedna z najpoužívanejších kompozícií je Sn42Bi58, tvorená 42 % cínu a 58 % bizmutu. Bod tavenia sa pohybuje okolo 138 °C. Aby ste mali predstavu o rozdiele:
| Zliatina | Bod tavenia | Rozdiel |
|---|---|---|
| Sn42Bi58 (cín-bizmut) | 138 °C | — |
| Sn63Pb37 (s olovom) | 183 °C | o 45 °C viac |
| SAC305 (bezolovnatá) | 217 °C | o 79 °C viac |
Pri oprave elektroniky môže byť tento rozdiel zásadný.
Hľadáte priamo produkt a nechcete čítať celý článok? Máme ho v dvoch formátoch:

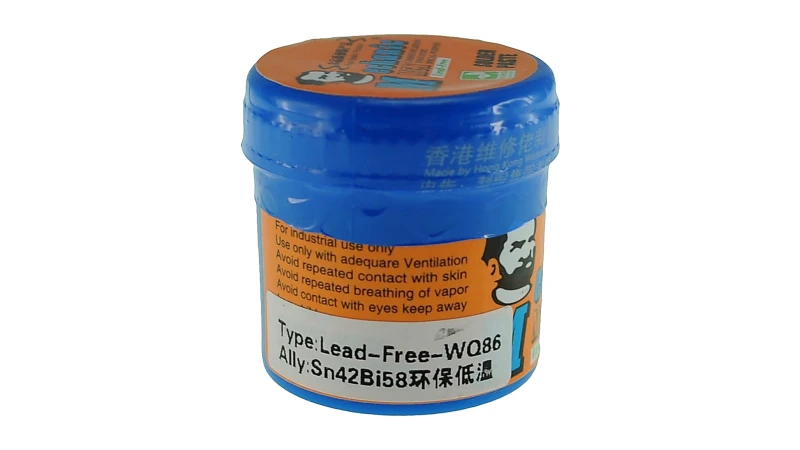

- Dóza 50 g Sn42Bi58 — klasický formát na pracovný stôl
- Injekčná striekačka 40 g s bizmutom — praktickejšia na presné dávkovanie tam, kde to potrebujete
Čo robí spájku s bizmutom výnimočnou?
Sn42Bi58 je eutektická zliatina. To znamená, že prechádza zo tuhého do kvapalného stavu pri veľmi presnej teplote – v tomto prípade okolo 138 °C.
No nad rámec metalurgického vysvetlenia je skutočne zaujímavé to, čo táto vlastnosť umožňuje priamo na doske: pracujete s nižšou teplotou a menším tepelným zaťažením PCB.
To je mimoriadne dôležité pri citlivých súčiastkach, plastových konektoroch, veľmi tenkých doskách, LED diódach, adhezívach alebo miestach, kde nadmerné teplo môže zodvihnúť pad alebo poškodiť samotnú dosku.
A hoci mnohí si tento produkt kupujú s myšlienkou spájkovať pri nízkej teplote, jeho asi najzaujímavejšie využitie je niečo iné.
Trik, ktorý úplne zmení váš spôsob odspájkovania
Tu sa zliatina s bizmutom naozaj ukáže v plnej sile.
Predstavte si, že musíte odstrániť HDMI konektor, USB, USB-C, integrovaný obvod s množstvom nožičiek alebo akúkoľvek inú súčiastku s viacerými spájkovými bodmi. Problém zvyčajne nie je roztaviť jeden spoj. Problém je, aby všetky zostali roztavené súčasne.
Zahrejete jedno miesto, presuniete sa na ďalšie a keď sa dostanete na druhý koniec, prvé je už opäť tuhé. Klasickým riešením je zvýšiť teplotu a pridať viac horúceho vzduchu. Funguje to, ale zároveň rastie riziko poškodenia dosky.
So Sn42Bi58 môžete postupovať inak. Nanesie sa malé množstvo na existujúce spoje a nechá sa, aby sa obe zliatiny zmiešali. Pridaním bizmutu výrazne znížite teplotu tavenia výslednej zmesi: spoj zostane tekutý dlhšie a súčiastku môžete odstrániť oveľa ľahšie.
V mnohých prípadoch je výsledok prekvapivý. Konektor, ktorý vyzeral akoby bol natrvalo zabudovaný do PCB, sa začne uvoľňovať takmer bez námahy.
Na tento účel je striekačka praktickejšia ako dóza: nanesie miniaturálnu kvapku na každý bod bez toho, aby ste zamorili pol dosky.
Ak musíte ťahať silou, niečo robíte zle
Toto je pravdepodobne jedno z najdôležitejších pravidiel pri odspájkovaní súčiastok.
Ak musíte na konektor silno ťahať alebo páčiť integrovaný obvod, niektorý spoj ho stále drží. A tu začínajú problémy: odtrhnuté pady, poškodené spoje, pretrhnuté vias a zdeformované konektory.
Nízkoteplotná zliatina pomáha presne tejto situácii predísť. Cieľom nie je súčiastku vytrhnúť. Cieľom je dosiahnuť, aby všetky jej spoje boli tekuté a dali sa odstrániť bez námahy.
Nižšia teplota znamená menšie riziko pre dosku
Teplo je pri spájkovaní a odspájkovaní nevyhnutné, no zároveň je jednou z hlavných príčin poškodení počas opravy.
Moderné dosky môžu mať veľa medených vrstiev a rozsiahle uzemňovacie plochy, ktoré pohltia obrovské množstvo energie. Nastáva tak typická situácia: priblížite spájkovačku a spoj akoby nechcel tiecť. Zvýšite teplotu. Ďalej zahrievate. A kým sa snažíte pracovať na konkrétnom mieste, celá oblasť PCB sa postupne prehrieva.
S nízkoteplotnou spájkou môžete toto tepelné zaťaženie znížiť a vyhnúť sa problémom, ako sú zdvihnuté pady, deformácie plastu, poškodenie adhezív, delaminovanie PCB alebo zbytočné prehriatie okolitých súčiastok.
Pri opravách nezáleží len na teplote zobrazovanej na displeji stanice. Dôležité je aj ako dlho tú teplotu aplikujete. Preto veľmi pomáha pracovať s predohrevom zdola a chrániť okolie Kapton páskou.
Kde sa hodí najviac?
Konektory USB, HDMI a USB-C
Sú jedným z najjasnejších príkladov. Majú pomerne veľa spájkovacích bodov a v mnohých prípadoch aj masívne kovové uchytenia napojené na zem. Udržať všetko roztavené súčasne môže byť náročné, a malé množstvo Sn42Bi58 môže výrazne uľahčiť celé vyberanie.
SMD integrované obvody
Zliatina sa dá použiť aj na odstraňovanie súčiastok s veľkým počtom nožičiek. Princíp je rovnaký: rozmiestniť zliatinu po spojoch a dosiahnuť, aby všetky zostali tekuté dostatočne dlho.
Kovové tienenia
Tienenia priamo spájkované na dosku môžu byť tiež nepríjemné na vyberanie, pretože majú viacero od seba vzdialených spájkovacích bodov. Zníženie teploty tavenia tu poriadne pomôže.
Dosky a súčiastky citlivé na teplo
Flexibilné dosky, tenké PCB, súčiastky blízko plastu, malé elektronické moduly alebo oblasti s adhezívami – to všetko sú dobré kandidáty na prácu pri nižšej teplote.
Oprava LED osvetlenia
LED diódy sú pomerne citlivé na nadmerné teplo. Nízkoteplotná zliatina môže byť zaujímavou voľbou, keď chcete počas opravy minimalizovať tepelný stres.
Pasta a tyčinka Sn42Bi58 nie sú to isté
Na internete nájdete Sn42Bi58 v rôznych formátoch: pasta, drôt, fólie, guľôčky, tyčinky a malé ingoty. Niekedy tyčinky upútajú pozornosť pomerne vysokou cenou. Je to teda to isté?
Kovová zliatina môže byť identická, ale produkt nie.
Tyčinka Sn42Bi58 je v podstate tuhý kov zložený z cínu a bizmutu v danom pomere. Pasta obsahuje drobné čiastočky tej istej zliatiny zmiešané s fluxom a ďalšími zložkami, vďaka ktorým sa dá ľahko nanášať. Flux pomáha odstraňovať oxidy a zabezpečuje, že spájka správne zmočí kovové povrchy.
Pre opravu elektroniky je pasta veľmi pohodlný formát, pretože môžete nanášať presne malé množstvo tam, kde ho potrebujete. Preto sú obe naše verzie – dóza 50 g aj striekačka 40 g – vo forme pasty.
138 °C neznamená nastaviť spájkovačku na 138 °C
Toto je veľmi častá chyba.
To, že Sn42Bi58 sa taví pri 138 °C, neznamená, že stanicu nastavíte presne na túto teplotu. Hrot spájkovačky nepretržite odovzdáva teplo súčiastke, vodivým spojom aj celej hmote medi v okolí. Ak nastavíte spájkovačku takmer na rovnakú teplotu ako bod tavenia, prestup tepla bude veľmi pomalý.
Skutočná pracovná teplota musí byť vyššia. Dôležité je nájsť také nastavenie, pri ktorom spájka rýchlo steká a vy môžete čo najskôr odňať teplo. Väčšinou je lepšie pracovať niekoľko sekúnd pri trochu vyššej teplote, ako dlho držať teplotu príliš nízku.
A pozor na hrot: ak je oxidovaný a nechytá spájku, prestup tepla je oveľa horší a nakoniec teplotu zbytočne zvyšujete. Pasta na regeneráciu hrotov to napraví za chvíľu.
Tak prečo nepoužívať Sn42Bi58 na všetko?
Pretože má aj nevýhody. Zliatiny s vysokým obsahom bizmutu sú spravidla krehkejšie a menej tažné ako iné spájky.
Pre mnohé aplikácie to nie je žiadny problém. Treba to však mať na pamäti tam, kde bude spoj vystavený nárazom, vibráciám, ohybom alebo opakovanému mechanickému namáhaniu.
Tým sa vysvetľuje situácia, ktorá sa spočiatku môže zdať protirečivá: Sn42Bi58 môže byť skvelý na odstraňovanie súčiastky z mobilného telefónu, ale to neznamená, že by sme ním chceli robiť všetky finálne spoje na tom istom telefóne.
Jedno je použiť ho ako pomôcku počas opravy. Niečo iné je rozhodnúť, akú zliatinu chceme nechať ako výsledný spoj – tam zvyčajne siahnete po Sn63/Pb37 alebo po bežnej bezolovnatej paste, podľa zariadenia.
Veľká pozornosť, ak doska obsahuje olovnatú spájku. Keď sa bizmut zmieša s určitými olovnatými spájkami, môžu vzniknúť Sn-Bi-Pb kompozície s mimoriadne nízkym bodom tavenia – okolo 96 °C pri určitých pomeroch. To môže byť problematické, ak takáto zmes zostane súčasťou finálneho spoja.
Preto, keď používate Sn42Bi58 na uľahčenie odspájkovania, je dobrým zvykom následne odstrániť zvyšky odvíjacou pletienkou, dobre vyčistiť pady a urobiť nový spoj so zodpovedajúcou zliatinou.
Je to obzvlášť dôležité pri starých zariadeniach alebo doskách, ktoré už prechádzali inými opravami: veľakrát nevieme, akú spájku použil ten, kto na tej doske pracoval predtým.
Spĺňa zliatina s bizmutom požiadavky RoHS?
Zliatina Sn42Bi58 neobsahuje olovo. Cín ani bizmut nie sú súčasťou látok obmedzených smernicou RoHS, takže táto kompozícia sa bežne používa ako bezolovnatá zliatina v aplikáciách kompatibilných s RoHS.
Je však potrebné rozlišovať medzi zložením zliatiny a konkrétnou certifikáciou produktu. Ak chcete tvrdiť, že určitá referencia je certifikovaná ako RoHS, je správne mať k dispozícii príslušnú dokumentáciu od výrobcu.
Z hľadiska zloženia je Sn42Bi58 zliatina bez obsahu olova, vhodná pre aplikácie vyžadujúce nízkoteplotné spájkovanie.
Ako z nej vyťažiť maximum
Netreba zaplavovať dosku pastou. Na uľahčenie odspájkovania zvyčajne stačí pridať malé množstvo a nechať ho správne sa zmiešať s existujúcimi spojmi.
Dôležité je tiež dobre ju rozmiestniť. Ak odstraňujete konektor s veinte puntos a devätnásť je tekutých, ale jeden zostáva tuhý, práve ten jeden bod môže stiahnuť pad.
Ďalší dôležitý tip: používajte flux, keď ho potrebujete. Niekedy sa problém rieši zvyšovaním teploty, pritom niekoľko kvapiek dobrého fluxu môže výrazne zlepšiť zmáčanie aj prestup tepla. Ak pracujete s bezolovnatými zliatinami, RMA-223 ich má výslovne uvedené.
Po použití Sn42Bi58 na odstraňovanie súčiastky sa oplatí oblasť dobre vyčistiť: odvíjacia pletienka na odstránenie predchádzajúcej zmesi a izopropylový alkohol s antistatickou kefkou na vyčistenie padov pred novým spájkovaním.
A ako pri každej práci s elektronikou, odporúčame používať odsávanie výparov. To, že spájka neobsahuje olovo, ešte neznamená, že je dobré vdychovať výpary z fluxu.
Produkt, ktorý pravdepodobne použijete viac na odspájkovanie ako na spájkovanie
To je možno to najkurióznejšie na spájke s bizmutom. Predáva sa ako nízkoteplotná spájka, ale pre mnohých, čo opravujú elektroniku, sa nakoniec stáva predovšetkým nástrojom na odspájkovanie.
Nenahradí spájku, ktorú používate bežne. Nemá ani zmysel siahnuť po nej pri každej oprave. Jednoducho veľmi dobre rieši jeden konkrétny problém.
Keď máte pred sebou konektor, ktorý vyzerá, že sa nedá vybrať, súčiastku obklopenú plastom alebo PCB, ktorá pohltí všetko teplo, čo jej dáte, zliatina Sn42Bi58 môže prácu úplne zmeniť.
Je to jeden z tých spotrebných materiálov, ktoré môžu týždne ležať odložené na pracovnom stole. Až kým nepríde tá ťažká oprava a vy si nespomenete, že ju máte.
Vtedy pochopíte, prečo si zliatina s bizmutom zaslúži miesto po boku fluxu, odvíjacej pletienky a bežnej spájky.
Nájdete ju tu, v dvoch formátoch:
- Spájkovacia pasta Sn42Bi58, dóza 50 g — aby ste ju mali vždy po ruke
- Injekčná striekačka 40 g s bizmutom — na dávkovanie kvapku po kvapke
A čo k nej patrí: odvíjacia pletienka, flux, izopropylový alkohol a odsávanie výparov. Všetko v príslušenstve na spájkovanie.
