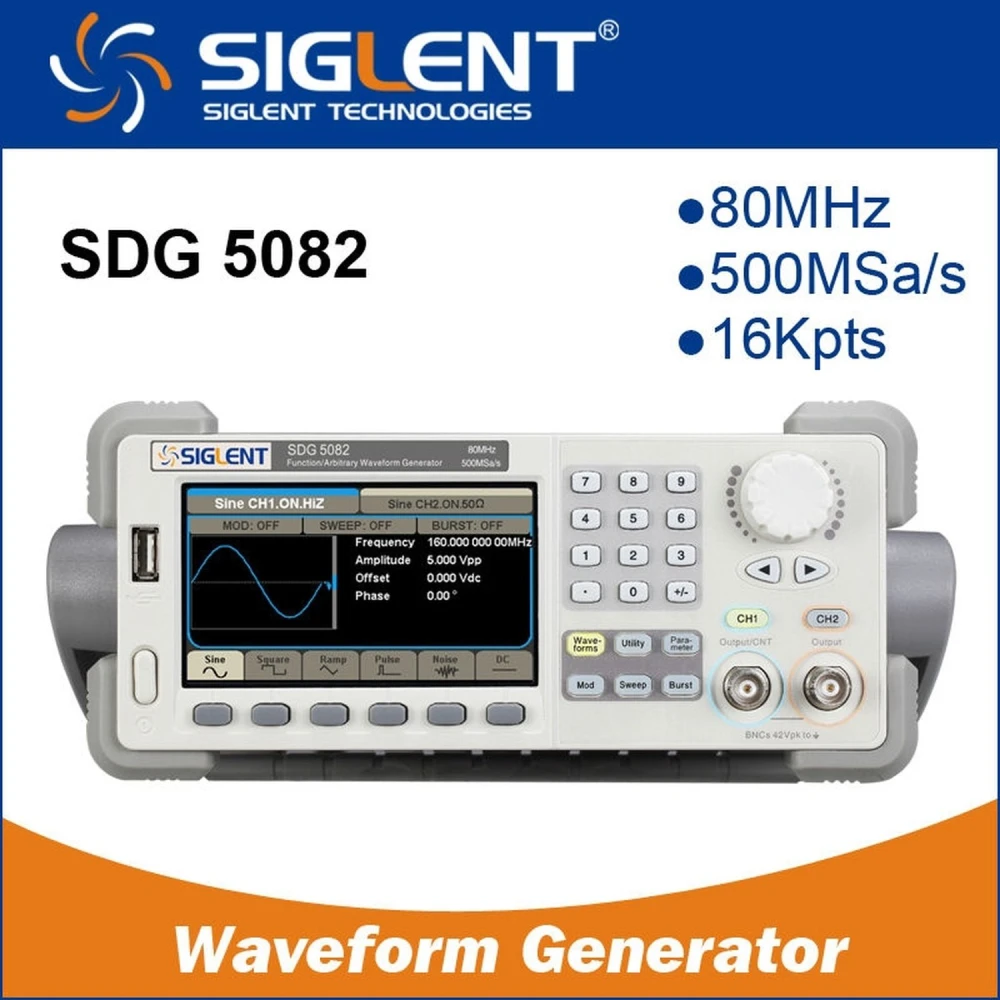

Arbitrárny generátor funkcií Siglent SDG5082 80MHz s dvojitým výstupom
Značka: Siglent
Vrátane DPH (Bez DPH: 410,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 472,32 € | -4% |
| 10+ | 462,48 € | -6% |
| 20+ | 442,80 € | -10% |
Prehľad:
Arbitrárny generátor funkcií Siglent SDG5082 80MHz je pokročilý prístroj určený na generovanie elektronických signálov s vysokou presnosťou a všestrannosťou. Vybavený technológiou DDS ponúka dvojitý výstup a nastavenie fázy pre optimálne riadenie generovaných signálov.
Kľúčové vlastnosti:
- Výstupná frekvencia až do 160MHz so vzorkovacou frekvenciou 500MSa/s.
- Vertikálne rozlíšenie 14 bitov a dĺžka vlny až 512K bodov pre arbitrárne priebehy.
- Frekvenčná stabilita 2ppm a nízky fázový šum (-116dBc/Hz), čo zaručuje čisté a presné signály.
- Široké modulačné funkcie: AM, DSB-AM, FM, PM, FSK, PWM, sweep a pulzný vlak.
- Vysoko presný interný frekvenčný čítač až do 200MHz.
- Rozhrania USB Device a USB Host pre jednoduché pripojenie a diaľkové ovládanie, kompatibilné s digitálnymi osciloskopmi Siglent.
- 4.3-palcový TFT-LCD displej pre prehľadné zobrazenie a jednoduché ovládanie.
- Kompaktné rozmery (261x105x344 mm) a nízka hmotnosť (2.8 kg) pre jednoduchú integráciu do laboratória.
Technické špecifikácie:
- Dostupné priebehy: sínus, obdĺžnik, rampa, trojuholník, impulz, šum a arbitrárny.
- Frekvenčný rozsah pre sínus: 1µHz až 160MHz; pre obdĺžnik: 1µHz až 30MHz; pre rampu a trojuholník: 1µHz až 20MHz.
- Spektrálna čistota s harmonickými nižšími ako -54dBc v DC-1MHz a celkovým skreslením menším ako 0.2% v DC-20kHz.
- Čas nábehu/poklesu pre obdĺžnikový signál menší ako 8ns.
- Amplitúda nastaviteľná medzi 1mVpp a 10Vpp (v závislosti od frekvencie a záťaže).
- Ochrana proti skratu a izolácia na konektoroch BNC pre bezpečnosť a dlhú životnosť.
Typické použitie:
Tento generátor je ideálny pre elektronické laboratóriá, vývoj a testovanie obvodov, simuláciu signálov pre komunikačné zariadenia a pokročilé technické vzdelávanie. Jeho schopnosť generovať arbitrárne signály a zložité modulácie z neho robí nepostrádateľný nástroj pre inžinierov a technikov.
Kompatibilita:
Kompatibilný s digitálnymi osciloskopmi Siglent, čo umožňuje integráciu a diaľkové ovládanie pomocou príkazov a uľahčuje analýzu a nastavenia v reálnom čase.
- Technológia DDS s dvojitým výstupom a nastavením fázy
- Výstupná frekvencia až do 160MHz a vzorkovanie 500MSa/s
- Vertikálne rozlíšenie 14 bitov a dĺžka vlny 512K bodov
- Modulačné funkcie AM, FM, PM, PWM, sweep a pulzný vlak
- Vysoko presný interný frekvenčný čítač až do 200MHz
- Rozhrania USB Device a USB Host pre diaľkové ovládanie
- 4.3-palcový TFT-LCD displej pre jednoduché ovládanie
- Ochrana proti skratu a izolované BNC konektory
- Kompaktné rozmery a nízka hmotnosť pre laboratórium
Otázky a odpovede zákazníkov
Aké sú hlavné funkcie a výhody generátora Siglent SDG5082 v porovnaní s podobnými možnosťami na trhu?
SDG5082 poskytuje generovanie štandardných aj arbitrárnych priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum) s frekvenciami až do 160 MHz pri sínuse a 80 MHz pri ostatných tvaroch. Používa technológiu DDS, dvojkanálové prevedenie a 14-bitové vertikálne rozlíšenie, čo zlepšuje vernosť signálov. V porovnaní s konkurenciou vyniká nízkym fázovým šumom (-116 dBc/Hz) a presným interným frekvenčným čítačom až do 200 MHz, čo podporuje spoľahlivejšie merania.
Aké rozmery, hmotnosť a položky sú súčasťou balenia tohto generátora funkcií?
Generátor SDG5082 má zvyčajne približné rozmery 261 mm × 112 mm × 295 mm a hmotnosť okolo 3,6 kg. Typický obsah balenia zahŕňa generátor, napájací kábel, USB kábel, používateľskú príručku a vo väčšine regiónov aj dva testovacie BNC káble. Odporúča sa overiť u dodávateľa, či sú potrebné ďalšie špecifické príslušenstvá.
Vyžaduje zariadenie nejaké špeciálne napätie alebo typ konektora na správne fungovanie?
Pracuje s bežným sieťovým napätím: 100–240 V AC, 50/60 Hz, so štandardným IEC vstupom. Nepotrebuje špeciálne transformátory a je kompatibilné s väčšinou elektrických inštalácií na svete. Pre bezpečnú inštaláciu treba použiť certifikovaný napájací kábel kompatibilný s daným regiónom.
Aké prevádzkové limity a rozsah presnosti má pri generovaní frekvencie a rozlíšení?
SDG5082 umožňuje generovať sínusové signály od 1 μHz do 160 MHz, obdĺžnikové do 80 MHz, rampu a trojuholník do 20 MHz. Rozlíšenie nastavenia frekvencie je 1 μHz a vertikálne rozlíšenie je 14 bitov. Presnosť frekvencie je ±2 ppm, s dostatočnou stabilitou pre pokročilé laboratórne aplikácie.
Existujú špecifické odporúčania na údržbu a akú popredajnú podporu ponúka Siglent pre tento model?
Odporúča sa pravidelne čistiť BNC výstupy, udržiavať zariadenie v suchom prostredí (<80 % RH) a vyhýbať sa dlhodobému vystaveniu prachu. Siglent ponúka obmedzenú jednoročnú záruku, vzdialenú technickú podporu a dostupnosť náhradných dielov, ako sú poistky alebo káble. Údržbu hardvéru by mal vykonávať vyškolený personál, aby nebola ovplyvnená záruka.
Akú maximálnu frekvenciu dokáže generovať Siglent SDG5082?
Siglent SDG5082 dokáže generovať signály až do 160MHz v sínusovom režime.
Aké typy priebehov dokáže tento generátor vytvoriť?
Dokáže generovať sínusový, obdĺžnikový, rampový, trojuholníkový, impulzný, šumový a arbitrárny priebeh.
Je možné generátor ovládať na diaľku?
Áno, má rozhrania USB Device a USB Host a podporuje diaľkové ovládanie pomocou príkazov, najmä s digitálnymi osciloskopmi Siglent.
Aké modulačné funkcie tento generátor obsahuje?
Obsahuje moduláciu AM, DSB-AM, FM, PM, FSK, PWM, sweep a pulzný vlak.
Má generátor ochranu proti poškodeniu?
Áno, má ochranu proti skratu a izolované konektory BNC pre vyššiu bezpečnosť.
