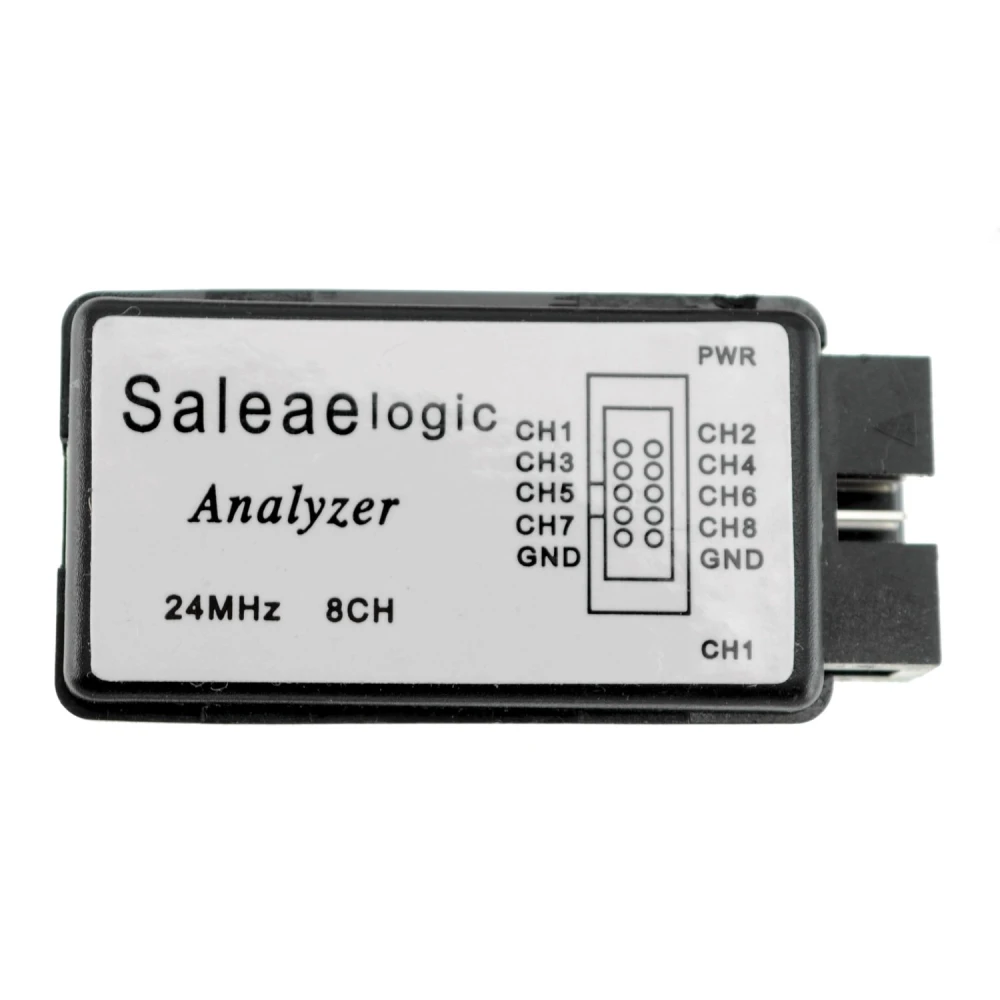

Logický analyzátor 24MHz 8 kanálov kompatibilný so Saleae USB Logic
Značka: satkit
11,88€
Vrátane DPH (Bez DPH: 9,90 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 11,40 € | -4% |
| 10+ | 10,49 € | -12% |
Obmedzené zásoby
Štandardné doručenie
St, Jún 17 - Pi, Jún 19
Expresné doručenie
Po, Jún 15 - Ut, Jún 16
Vrátenie do 30 dní
Bezplatné vrátenie do 30 dní
Bezpečná transakcia
Share:
Doprava zadarmo
Doprava od 4,99€
Jednoduché vrátenie
Možnosť vrátenia do 30 dní
Bezpečná platba
100 % bezpečná pokladňa
Záruka kvality
Iba originálne produkty
Logický analyzátor 24MHz 8 kanálov kompatibilný Saleae je nevyhnutný nástroj pre profesionálov aj nadšencov elektroniky, ktorí potrebujú presne a rýchlo analyzovať digitálne signály. Toto zariadenie sa pripája cez USB a je kompatibilné so softvérom Saleae USB Logic, čo umožňuje zachytávanie a analýzu viacerých digitálnych protokolov.
Hlavné vlastnosti:
- USB pripojenie pre jednoduchú integráciu s PC.
- 8 súčasných kanálov na zachytávanie viacerých digitálnych signálov.
- Maximálna vzorkovacia rýchlosť až 24MHz, v závislosti od PC a využitia zbernice USB.
- Kompatibilný s bežnými protokolmi ako I2C, SPI, 1WIRE a Séria.
- Pracuje s úrovňami TTL: nízka úroveň od -0.5V do 0.8V a vysoká úroveň od 2V do 5.25V.
- Nízka hmotnosť iba 22 gramov, čo uľahčuje prenášanie a manipuláciu.
- Časové merania na obrazovke pre podrobnú analýzu signálov.
- Výber typu spúšte (trigger) pre každý kanál pre presné riadenie zachytávania.
Technické špecifikácie:
- Kanály: 8
- Maximálna vzorkovacia frekvencia: 24MHz
- Kompatibilita: Softvér Saleae USB Logic
- Úrovne signálu: TTL (-0.5V až 0.8V nízka, 2V až 5.25V vysoká)
- Hmotnosť: 22 gramov

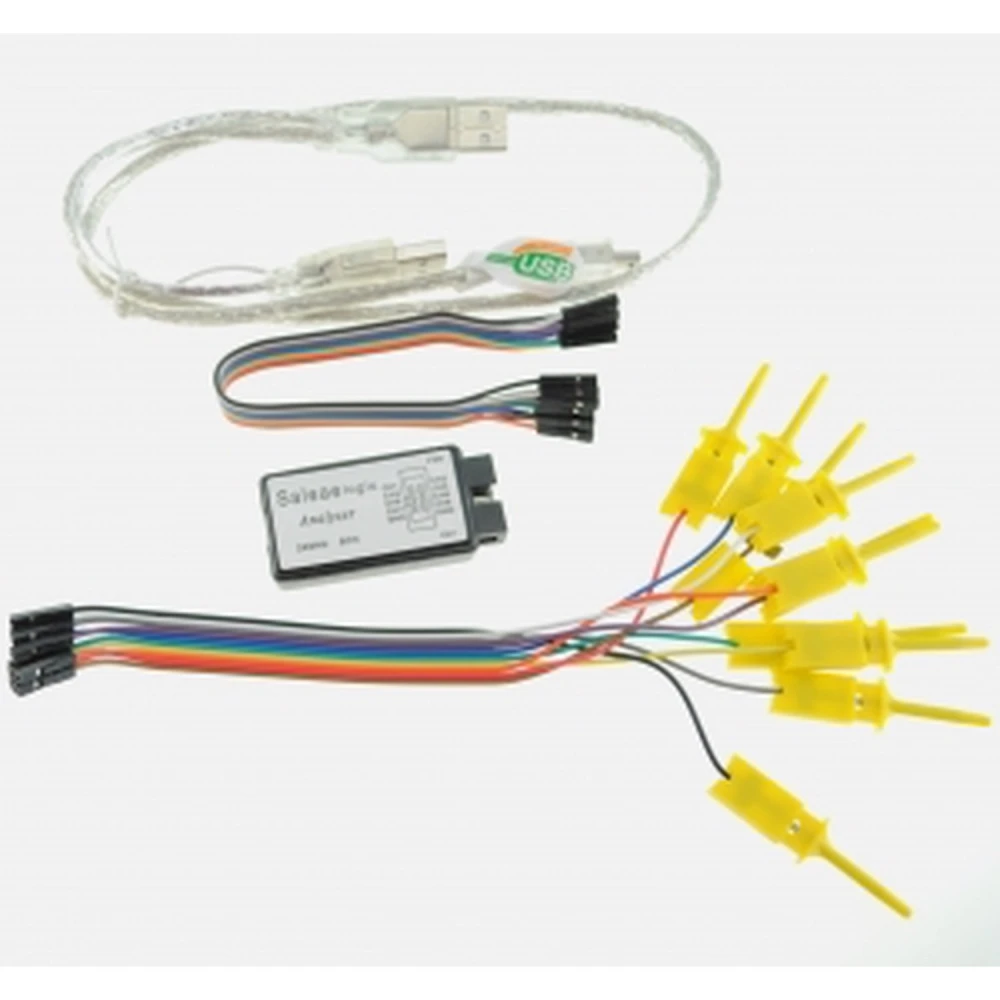

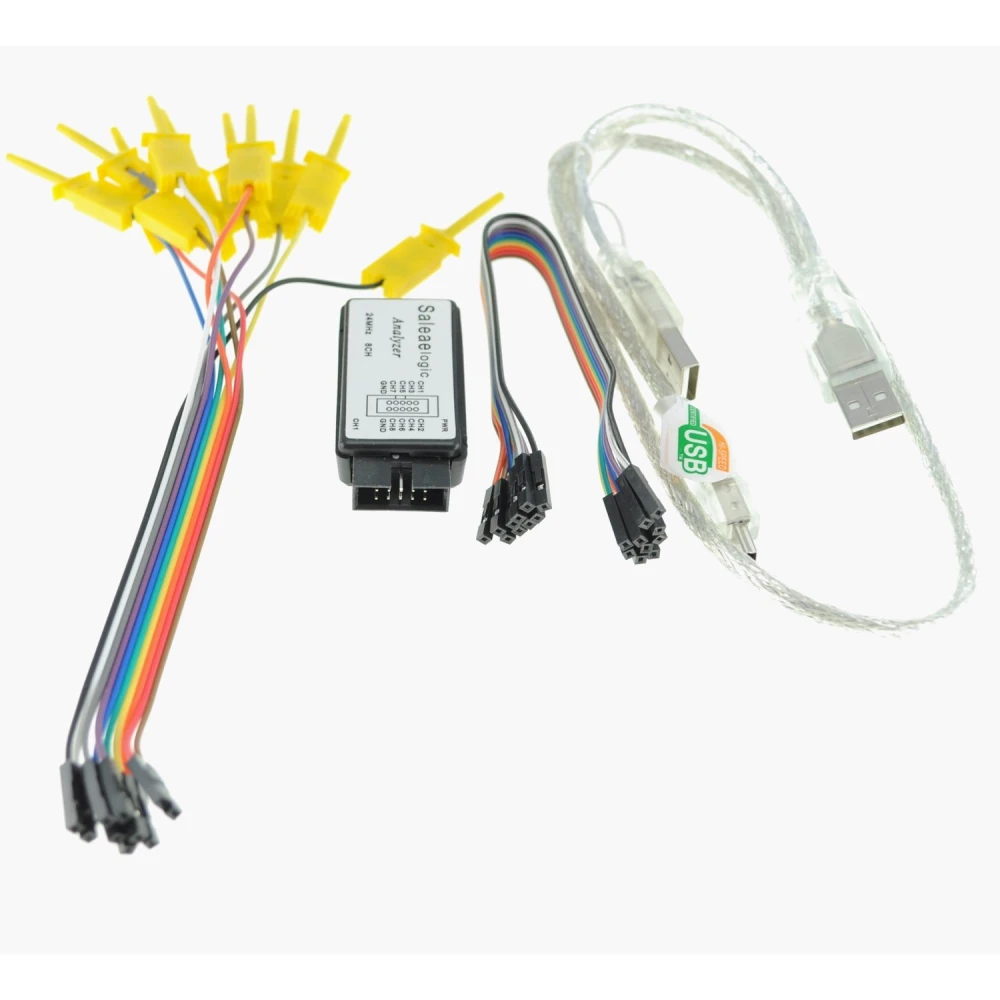

Obsah balenia:
- 1 x USB SALEAE logický analyzátor
- 1 x USB prepojovací kábel
- 1 x testovacie klipy na pripojenie k signálom
- 1 x 10-pinový kábel DuPont
Typické použitie: Tento analyzátor je ideálny na diagnostiku a vývoj elektronických projektov, najmä na analýzu digitálnych komunikačných zberníc, ladenie mikrokontrolérov a overovanie komunikačných protokolov ako I2C, SPI a sériová komunikácia. Kompatibilita so softvérom Saleae uľahčuje zobrazenie a analýzu dát v reálnom čase.
Kompatibilita: Kompatibilný s akýmkoľvek PC, ktorý podporuje USB pripojenie a softvér Saleae USB Logic, dostupný pre Windows, Mac a Linux.
- USB pripojenie pre jednoduchú integráciu s PC
- 8 súčasných kanálov pre viac digitálnych signálov
- Maximálna vzorkovacia rýchlosť až 24MHz
- Kompatibilný s protokolmi I2C, SPI, 1WIRE a sériová komunikácia
- Pracuje s úrovňami TTL: nízka -0.5V až 0.8V, vysoká 2V až 5.25V
- Nízka hmotnosť 22 gramov pre jednoduché prenášanie
- Časové merania na obrazovke pre podrobnú analýzu
- Výber spúšte (trigger) pre každý kanál pre presné riadenie
- Obsahuje USB kábel, testovacie klipy a 10-pinový kábel DuPont
Otázky a odpovede zákazníkov
Aké sú presné rozmery a hmotnosť analyzátora a aké príslušenstvo je súčasťou balenia?
Logický analyzátor váži približne 22 g. Obsahuje hlavný modul, USB kábel na pripojenie k PC, sadu testovacích klipov a 10-pinový kábel DuPont. Typické rozmery modulu sú približne 60 mm × 50 mm × 15 mm (pre potvrdenie si pozrite technický list, keďže sa môžu líšiť podľa OEM výroby).
Aké požiadavky na operačný systém a hardvér potrebuje, aby kompatibilný softvér Saleae fungoval správne?
Kompatibilný softvér Saleae Logic vyžaduje operačný systém Windows (7 alebo novší), macOS (10.10 alebo novší) alebo Linux (glibc >= 2.13). Odporúča sa mať aspoň 2 GB RAM, port USB 2.0 alebo vyšší a dvojjadrový procesor, aby bolo zabezpečené plynulé a presné snímanie pri vysokých vzorkovacích rýchlostiach. V závislosti od konkrétnej verzie klonovaného produktu a dostupných ovládačov môžu existovať menšie obmedzenia kompatibility.
Ako mám analyzátor pripojiť a nastaviť, aby som zabezpečil spoľahlivé merania bez poškodenia analyzovaných obvodov?
Analyzátor sa musí pripojiť k digitálnym signálom kompatibilným s úrovňami TTL: rozsah 0 až 5,25 V, pričom nízka úroveň je -0,5 až 0,8 V a vysoká úroveň 2 až 5,25 V. Testovacie klipy pripojte k analyzovaným signálom a v softvéri vyberte kanály a nastavte vhodné spúšťače. Je dôležité neprekročiť podporované napäťové úrovne a nepripájať ho na signály s veľkými prúdovými prechodmi alebo netTL úrovňami, aby nedošlo k poškodeniu prístroja a chybným meraniam.
Aký typ záruky, náhradných dielov alebo podpory je dostupný pre tento model, keďže je kompatibilný so Saleae, ale nie je originálny?
Keďže ide o kompatibilný model (nie originálny Saleae), záruku zvyčajne poskytuje iba distribútor a spravidla pokrýva výrobné chyby v rozsahu 3 až 12 mesiacov podľa predajcu. Neexistuje oficiálna podpora Saleae ani prístup k originálnym náhradným dielom; oprava závisí od distribútora alebo od jednoduchých domácich opráv (výmena káblov, menšie spájkované spoje). Softvérová podpora sa obmedzuje na používanie s kompatibilnými verziami bez záruky budúcich aktualizácií.
S akým softvérom je logický analyzátor kompatibilný?
Logický analyzátor je kompatibilný so softvérom Saleae USB Logic, ktorý umožňuje zachytávanie a analýzu digitálnych signálov.
Koľko kanálov má logický analyzátor?
Tento logický analyzátor má 8 kanálov na súčasné zachytávanie digitálnych signálov.
Aká je maximálna vzorkovacia frekvencia?
Maximálna vzorkovacia frekvencia je 24MHz, hoci závisí od PC a využitia zbernice USB.
Aké protokoly môže toto zariadenie analyzovať?
Môže analyzovať digitálne protokoly ako I2C, SPI, 1WIRE a sériová komunikácia.
Čo obsahuje balenie pri kúpe analyzátora?
Balenie obsahuje USB SALEAE logický analyzátor, prepojovací USB kábel, testovacie klipy a 10-pinový kábel DuPont.
