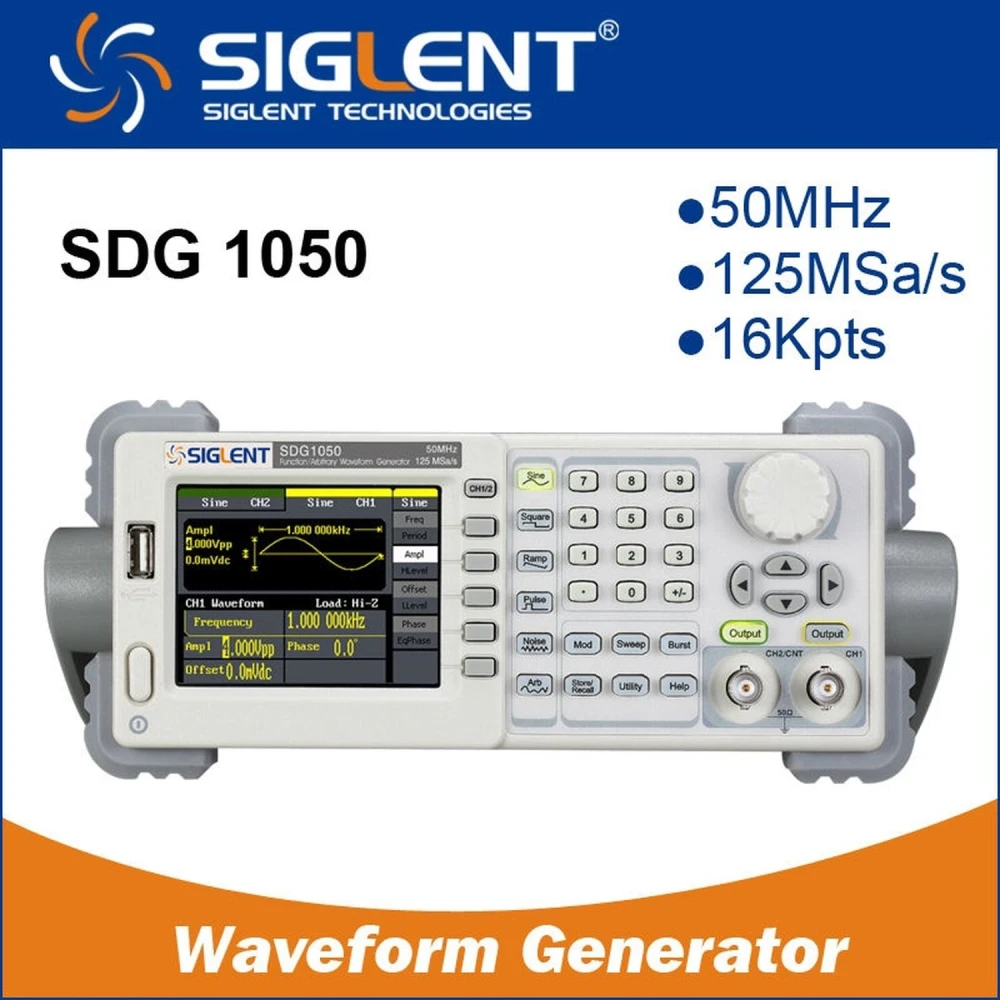

Arbitrárny funkčný generátor Siglent SDG1050 50MHz
Značka: Siglent
Vrátane DPH (Bez DPH: 350,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 403,20 € | -4% |
| 10+ | 394,80 € | -6% |
| 20+ | 378,00 € | -10% |
Arbitrárny funkčný generátor Siglent SDG1050 50MHz je pokročilé zariadenie navrhnuté na poskytovanie vysokokvalitných a presných signálov v elektronických a laboratórnych aplikáciách. Vďaka technológii DDS (Direct Digital Synthesis) a dvojitému výstupu s nastaviteľnou fázou tento generátor umožňuje širokú škálu priebehov a modulácií, aby vyhovel rôznym technickým potrebám.
Hlavné vlastnosti:
- Maximálna výstupná frekvencia 50MHz, ideálna na testovanie a vývoj v elektronike.
- Vzorkovacia rýchlosť 125 MSa/s a vertikálne rozlíšenie 14 bits pre presné signály.
- Dĺžka vlny 16Kpts, ktorá umožňuje generovať zložité a detailné priebehy.
- Výstup 5 štandardných typov priebehov a 48 interných arbitrárnych priebehov pre maximálnu všestrannosť.
- Široký frekvenčný čítač s rozsahom až do 200MHz pre presné merania.
- Rôzne modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pre pokročilé aplikácie.
- Konektivita USB Host a Device s podporou ukladania na disk U a kompatibilným softvérom.
- Kompatibilita s digitálnymi osciloskopmi série SDS1000 a voliteľné diaľkové ovládanie cez port GPIB.
Technické špecifikácie:
- Model: SDG1050
- Výstupné kanály: 2
- Rozlíšenie frekvencie: 1 μHz
- Priebehy: sínusový, obdĺžnikový, rampový, pulzný, gaussovský biely šum a 48 zabudovaných arbitrárnych priebehov.
- Rozsah sínusového a obdĺžnikového priebehu: 1 μHz až 50MHz
- Rozsah pulzu: 500 μHz až 5MHz
- Rozsah rampy: 1 μHz až 300KHz
- Gaussovský biely šum s šírkou pásma 50MHz (-3dB)
- Dodatočné funkcie: frekvenčný čítač od 100 mHz do 200 MHz
- Rozmery: 229 mm x 105 mm x 281 mm
Typické použitie:
Tento generátor je ideálny pre elektronické laboratóriá, vývoj a testovanie obvodov, technické vzdelávanie a projekty, ktoré vyžadujú presné a modulované signály. Jeho schopnosť generovať viacero priebehov a modulácií ho robí vhodným na simuláciu signálov, testovanie odozvy zariadení a pokročilé experimentovanie.
Kompatibilita:
Kompatibilný s digitálnymi osciloskopmi série SDS1000, čo uľahčuje integráciu do meracích a riadiacich systémov. Okrem toho port USB a možnosť adaptéra USB-GPIB umožňujú jednoduché pripojenie a aktualizáciu firmvéru.
- Technológia DDS s dvojitým výstupom a nastaviteľnou fázou
- Maximálna frekvencia 50MHz a vzorkovacia rýchlosť 125 MSa/s
- Vertikálne rozlíšenie 14 bits a dĺžka vlny 16Kpts
- 48 interných arbitrárnych priebehov a 5 štandardných priebehov
- Modulačné funkcie AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenčný čítač až do 200MHz pre presné merania
- Konektivita USB Host a Device, podpora externého úložiska
- Kompatibilný s digitálnymi osciloskopmi SDS1000 a voliteľným diaľkovým ovládaním
Otázky a odpovede zákazníkov
Aké materiály a rozmery má tento generátor a čo je súčasťou balenia pri kúpe?
Generátor SDG1050 je vyrobený z puzdra z vystuženého ABS plastu, určeného pre laboratórne použitie. Jeho približné rozmery sú 260 mm × 105 mm × 295 mm a hmotnosť je približne 3 kg. V balení sa zvyčajne nachádza generátor, napájací kábel, 2 BNC káble, používateľská príručka a CD so softvérom. Obsah sa môže líšiť podľa regiónu alebo distribútora.
S akými systémami a zariadeniami je kompatibilný a aké konektory používa na výstup signálu?
SDG1050 je kompatibilný s osciloskopmi, testovacími stolmi a automatizačnými systémami, ktoré prijímajú štandardné analógové signály cez BNC konektory. Dá sa integrovať so softvérom pre PC (cez USB) a so zariadeniami podporujúcimi GPIB pripojenie (voliteľné). Prevádzkové napätie je 100–240 V AC, 50/60 Hz, takže je vhodný pre väčšinu laboratórií.
Na čo si mám dať pozor pri inštalácii a ako sa aktualizuje firmware?
Inštalácia vyžaduje stabilný povrch, dostatočné vetranie a spoľahlivé uzemnenie. Je dôležité používať dodané káble alebo káble s ekvivalentnou špecifikáciou, aby sa predišlo rušeniu. Aktualizácia firmvéru sa vykonáva cez port USB Host podľa pokynov výrobcu; odporúča sa predtým zálohovať dáta a overiť integritu súborov, aby sa predišlo rizikám.
Aké sú jeho výkonnostné limity pri priebehoch a ako ovplyvňuje rozlíšenie tieto signály?
SDG1050 generuje sínusové a obdĺžnikové vlny od 1 μHz do 50 MHz, pulzné vlny do 5 MHz a arbitrárne priebehy do 5 MHz. Jeho vertikálne rozlíšenie je 14 bitov, čo umožňuje definovať signál s vysokou presnosťou v náročných aplikáciách. Každá generácia arbitrárneho signálu cez DDS má však limity vernosti signálu nad 5 MHz a závisí aj od dostupnej maximálnej dĺžky vlny (16 kpts).
Aká je maximálna výstupná frekvencia generátora Siglent SDG1050?
Maximálna výstupná frekvencia je 50 MHz.
Koľko výstupných kanálov má tento funkčný generátor?
Má 2 nezávislé výstupné kanály.
Aké typy priebehov dokáže generovať?
Dokáže generovať sínusový, obdĺžnikový, rampový, pulzný, gaussovský biely šum a 48 typov zabudovaných arbitrárnych priebehov.
Je kompatibilný s inými meracími zariadeniami?
Áno, je kompatibilný s digitálnymi osciloskopmi série SDS1000 a možno ho diaľkovo ovládať cez voliteľný port GPIB.
Aké modulačné funkcie tento generátor podporuje?
Podporuje moduláciu AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst.
