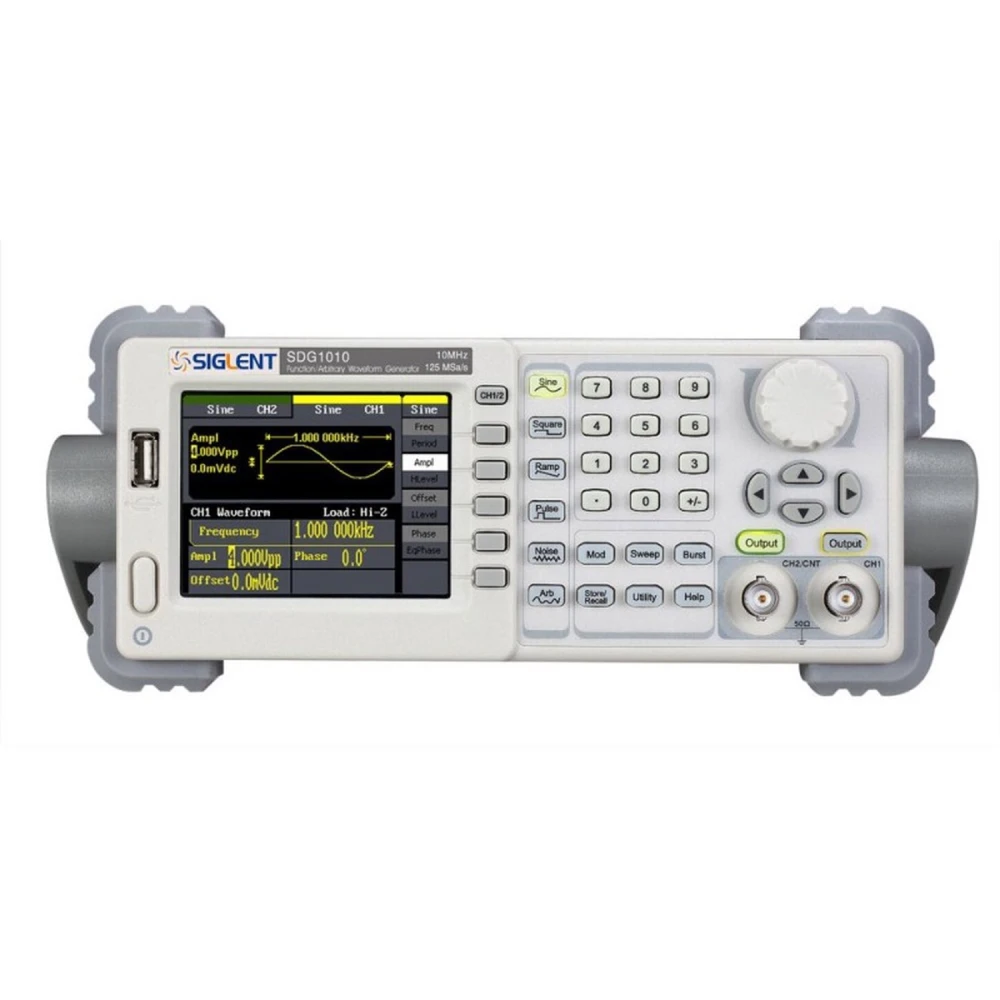

Arbitrárny generátor funkcií Siglent SDG1010 10MHz pre elektronické laboratórium
Značka: Siglent
Vrátane DPH (Bez DPH: 189,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 217,73 € | -4% |
| 10+ | 213,19 € | -6% |
| 20+ | 204,12 € | -10% |
Arbitrárny generátor funkcií Siglent SDG1010 10MHz je nevyhnutný prístroj pre elektronické laboratóriá a inžinierske projekty, ktoré vyžadujú presné a rôznorodé signály. Tento generátor využíva technológiu DDS (Direct Digital Synthesis) na dosiahnutie maximálnej výstupnej frekvencie 10MHz s frekvenčným rozlíšením 1 µHz a vertikálnym rozlíšením 14 bitov, čo zaručuje čisté a presné signály.
Hlavné vlastnosti:
- Maximálna výstupná frekvencia: 10MHz.
- Výstupné kanály: 2, umožňujúce generovanie súčasných signálov.
- Vzorkovacia frekvencia: 125 MSa/s pre vysokú vernosť priebehov.
- Dĺžka vlny: 16 kpts, ideálna pre zložité priebehy.
- Štandardné priebehy: sínus, obdĺžnik, rampa, impulz, gaussovský biely šum a 48 typov zabudovaných arbitrárnych priebehov.
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep a Burst pre pokročilé aplikácie.
- Frekvenčný čítač: integrovaný s rozsahom 100 mHz až 200 MHz.
- Konektivita: štandardné USB Host a Device, s možnosťou portu USB-GPIB pre diaľkové ovládanie.
- Kompatibilita: bez problémov sa pripája k digitálnym osciloskopom série SDS1000 a podporuje diaľkové ovládanie.
Typické použitie: Tento generátor je ideálny na testovanie a vývoj v elektronike, vrátane návrhu obvodov, testovania súčiastok, simulácie signálov a technického vzdelávania. Jeho schopnosť generovať viacero typov signálov ho robí všestranným pre rôzne laboratórne aplikácie.
Technické špecifikácie:
- Model: SDG1010
- Maximálna frekvencia: 10MHz
- Kanály: 2
- Vzorkovacia frekvencia: 125 MSa/s
- Dĺžka vlny: 16 kpts
- Frekvenčné rozlíšenie: 1 µHz
- Vertikálne rozlíšenie: 14 bits
- Priebehy: Sínus, obdĺžnik, rampa, impulz, gaussovský biely šum, 48 arbitrárnych priebehov
- Modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenčný čítač: 100 mHz - 200 MHz
- Konektivita: USB Host & Device, voliteľný port USB-GPIB
- Rozmery: 229mm x 105mm x 281mm
Poznámka o dostupnosti: Tento produkt je momentálne vypredaný. Odporúčame pozrieť si alternatívy alebo sa prihlásiť na odber upozornení o naskladnení.
- Technológia DDS s dvojitým výstupom a nastaviteľnou fázou pre presné signály
- Maximálna frekvencia 10MHz s rozlíšením 1 µHz
- Vysoká vzorkovacia frekvencia 125 MSa/s a vertikálne rozlíšenie 14 bitov
- 48 interných arbitrárnych priebehov a 5 štandardných typov
- Pokročilé modulačné funkcie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrovaný frekvenčný čítač až do 200 MHz
- Konektivita USB Host & Device a možnosť portu USB-GPIB
- Kompatibilný s digitálnymi osciloskopmi SDS1000 a diaľkovým ovládaním
Otázky a odpovede zákazníkov
Aké externé pripojenia a úložné rozhrania zariadenie podporuje na načítanie a aktualizáciu arbitrárnych vĺn?
SDG1010 má porty USB (Device a Host), čo umožňuje priame pripojenie k PC a použitie USB pamätí (U disk) na načítanie arbitrárnych priebehov alebo aktualizáciu firmvéru. Podpora portu GPIB je voliteľná a vyžaduje dodatočný modul.
Aké sú frekvenčné limity a typy priebehov, ktoré môže generovať na každom kanáli, a aké je typické skreslenie sínusových vĺn?
Sínusové a obdĺžnikové vlny pokrývajú rozsah od 1 µHz do 10 MHz, impulzy od 500 µHz do 5 MHz, rampy od 1 µHz do 300 kHz a arbitrárne priebehy od 1 µHz do 5 MHz. Generátor uvádza celkové harmonické skreslenie (THD) <0,04 % typicky pre sínusové vlny v rozsahu 1 kHz až 10 kHz pri maximálnej amplitúde.
Obsahuje generátor modulačné funkcie a dá sa synchronizovať s prístrojmi Siglent, ako sú osciloskopy SDS1000?
Áno, obsahuje bohaté modulačné funkcie (AM, FM, PM, PWM), frekvenčný sweep a pulzné vlaky. Dá sa priamo pripojiť a synchronizovať s osciloskopmi Siglent série SDS1000, čo uľahčuje automatizované testovanie cez diaľkové ovládanie.
Aké príslušenstvo je súčasťou balenia a aké možnosti existujú pre náhradné diely alebo popredajný servis?
SDG1010 zvyčajne obsahuje napájací kábel, používateľskú príručku, USB kábel a dva BNC na BNC káble. Náhradné diely (káble, poistky) a popredajný servis sú dostupné cez autorizovaných distribútorov Siglent a samotnú značku; štandardná záruka býva 3 roky, no je vhodné si ju overiť u konkrétneho predajcu.
Aká je maximálna výstupná frekvencia generátora Siglent SDG1010?
Maximálna výstupná frekvencia je 10 MHz.
Koľko výstupných kanálov má generátor?
Generátor má 2 výstupné kanály pre súčasné signály.
Aké priebehy dokáže toto zariadenie generovať?
Dokáže generovať sínus, obdĺžnik, rampu, impulz, gaussovský biely šum a 48 typov interných arbitrárnych priebehov.
Je kompatibilný s inými meracími prístrojmi?
Áno, je kompatibilný s digitálnymi osciloskopmi série SDS1000 a podporuje diaľkové ovládanie.
Aký typ konektivity generátor ponúka?
Má štandardné USB Host a Device a ponúka voliteľný port USB-GPIB pre diaľkové ovládanie.
