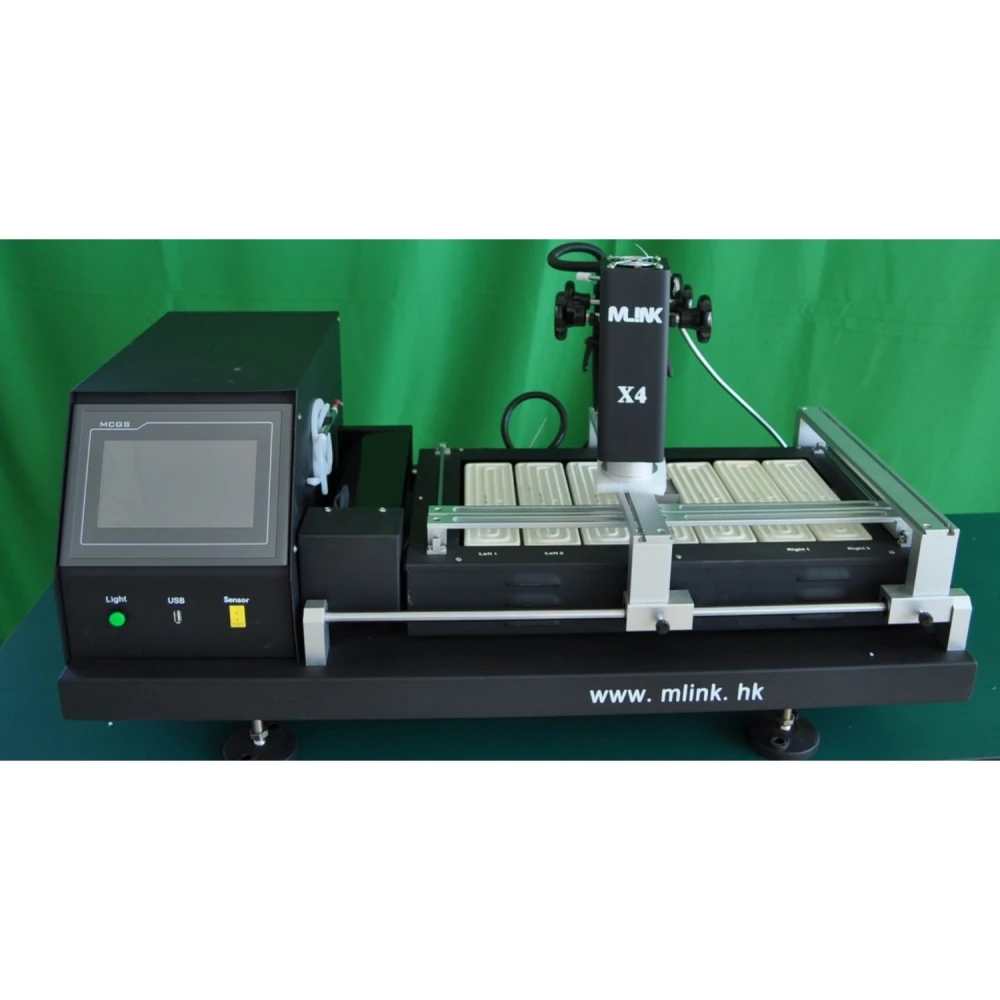

BGA reballing stanica Mlink X4 s dotykovým ovládaním a vysokou presnosťou
Značka: Mlink
Vrátane DPH (Bez DPH: 1 199,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 1 381,25 € | -4% |
| 10+ | 1 352,47 € | -6% |
| 20+ | 1 294,92 € | -10% |
BGA reballing stanica Mlink X4 je profesionálny nástroj určený na spájkovanie a reballing BGA komponentov s vysokou presnosťou a efektivitou. Táto stanica spája pokročilú technológiu a robustný dizajn, aby poskytovala optimálne výsledky pri oprave a výrobe elektroniky.
Je vybavená systémom lineárneho posuvu, ktorý umožňuje presné nastavenie a rýchle polohovanie v osiach X, Y a Z, čím zaručuje ovládateľnosť a presnosť pri každej operácii. Jej dotyková obrazovka s vysokým rozlíšením a PLC ovládaním umožňuje ukladať viacero pracovných profilov, chrániť ich heslom a jednoducho meniť parametre. Navyše obsahuje okamžitú analýzu teplotných kriviek pre detailnú kontrolu.
Mlink X4 disponuje tromi nezávislými vykurovacími zónami: dvoma horúcovzdušnými ohrievačmi a infračerveným ohrievačom na predohrev. Teplota sa riadi s presnosťou ±3 °C. Horný ohrievač je voľne nastaviteľný, zatiaľ čo druhý sa môže pohybovať vertikálne. Spodný IR ohrievač zabezpečuje rovnomerné rozloženie tepla na doske PCB.
Ponúka rôzne horúcovzdušné trysky, ktoré sa otáčajú o 360° a vďaka magnetom sa jednoducho inštalujú, pričom sú k dispozícii aj prispôsobené možnosti. Stanica používa vysoko presné termočlánky typu K s riadením v uzavretej slučke a automatickou kompenzáciou teploty, pričom integruje PLC modul pre presné ovládanie.
Jej polohovací systém zahŕňa V-drážku a nastaviteľný univerzálny držiak na ochranu dosky PCB pred deformáciou počas zahrievania alebo chladenia, kompatibilný s akoukoľvek veľkosťou BGA puzdra.
Na zvýšenie efektivity obsahuje výkonný priečny ventilátor, ktorý rýchlo ochladzuje dosku, ako aj integrovanú vákuovú pumpu a externé sacie pero na rýchlu manipuláciu s čipmi.
Stanica má preventívne alarmy po ukončení procesov odpájkovania a spájkovania, certifikát CE, tlačidlo núdzového zastavenia a automatickú ochranu pri poruchách alebo dvoch typoch prehriatia.
Systém CCD videnia umožňuje presnú vizuálnu kontrolu procesu tavenia počas BGA spájkovania a odpájkovania, čím zabezpečuje kvalitu a presnosť.
Jej veľká vykurovacia plocha je vhodná pre dosky akejkoľvek veľkosti, vrátane notebookov, herných konzol (Xbox, PS3), serverových dosiek a veľkoformátových inteligentných televízorov.
Hlavné technické parametre:
- Celkový výkon: 5600W
- Horný ohrievač: 800W
- Spodný ohrievač: 2. ohrievač 800W + 3. IR ohrievač 3900W
- Napájanie: AC 220V ±10%, 50/60Hz
- Rozmery: 940 x 550 x 500 mm
- Polohovanie: V-drážka s nastaviteľným univerzálnym držiakom
- Regulácia teploty: senzor typu K, uzavretý okruh, presnosť ±3°C
- Maximálna veľkosť PCB: 570 x 370 mm; minimálna 20 x 20 mm
- Elektrické ovládanie: citlivý modul regulácie teploty + dotyková obrazovka z Taiwanu + kompatibilné s PLC Mitsubishi Fx2n
- Čistá hmotnosť: 70 kg
Typické použitie a kompatibilita
BGA reballing stanica Mlink X4 je ideálna pre technikov a profesionálov, ktorí potrebujú vykonávať spájkovanie, odpájkovanie a reballing BGA čipov s vysokou presnosťou a kontrolou. Je kompatibilná s veľkými elektronickými doskami a zložitými zariadeniami, ako sú notebooky, herné konzoly, servery a inteligentné televízory.
Jej pokročilý systém regulácie teploty a videnia umožňuje bezpečnú a efektívnu prácu, čím uľahčuje opravu a výrobu elektroniky v profesionálnom prostredí.
- Celkový výkon 5600W pre rýchly a rovnomerný ohrev
- Tri nezávislé vykurovacie zóny s reguláciou ±3°C
- Dotyková obrazovka s vysokým rozlíšením, PLC ovládaním a chránenými profilmi
- CCD systém videnia na presné sledovanie procesu spájkovania
- Nastaviteľný držiak s V-drážkou na ochranu a fixáciu PCB dosiek
- Integrovaný priečny ventilátor a vákuová pumpa pre vyššiu efektivitu
- Kompatibilná s veľkými doskami až do 570x370 mm aj malými komponentmi
- Certifikácia CE a bezpečnostné systémy s núdzovým zastavením
Otázky a odpovede zákazníkov
Aké sú hlavné funkcie a výhody stanice Mlink X4 v porovnaní s inými BGA rework stanicami na trhu?
Mlink X4 vyniká presným a rýchlym nastavením v osiach X, Y a Z vďaka importovaným posuvným vedeniam, vysokorozlišovacou dotykovou obrazovkou s ukladaním profilov a analýzou teplotných kriviek, tromi nezávislými vykurovacími zónami (dve horúcovzdušné a jedna infračervená) a riadením teploty pomocou termopáru typu K a PLC. Tieto vlastnosti ju priaznivo odlišujú tým, že ponúka vyššiu všestrannosť a presnosť tepelných profilov v porovnaní s mnohými štandardnými alternatívami.
Aké rozmery, hmotnosť a hlavné materiály tvoria stanicu Mlink X4 a čo presne je v balení pri kúpe?
Stanica Mlink X4 sa zvyčajne vyrába z ocele a hliníka pre robustnosť a tepelný odvod, s chránenými elektronickými komponentmi. Približné rozmery: 600 mm x 550 mm x 480 mm, celková hmotnosť 32 kg. Štandardné balenie zvyčajne obsahuje stanicu, sadu vymeniteľných dýz, káble, sadu termopárov, technický manuál a základnú údržbovú sadu. Odporúča sa potvrdiť presný obsah u predajcu.
Aké požiadavky na elektrické napájanie a kompatibilitu konektorov potrebuje stanica Mlink X4 pre bezpečnú prevádzku?
Mlink X4 zvyčajne pracuje pri 220–240 V AC (50/60 Hz) s maximálnou spotrebou približne 3400 W. Používa štandardný IEC napájací konektor a vyžaduje vhodné uzemnenie. Pre pripojenie termopárov a externých ovládačov môže obsahovať špecifické porty, ktoré sú kompatibilné s termopármi typu K a bežnými priemyselnými pripojeniami.
Aká je skutočná presnosť tepelnej regulácie a aké sú prevádzkové limity teploty v každej vykurovacej zóne?
Stanica Mlink X4 ponúka reguláciu teploty s odchýlkou ±3 °C vďaka termopáru typu K a uzavretému systému automatickej kompenzácie. Dve horné zóny (horúci vzduch) zvyčajne pracujú v rozsahu 100 °C až 450 °C, zatiaľ čo spodný IR predohrev umožňuje nastavenie výkonu a teploty v podobnom rozsahu. Prekročenie odporúčaných rozsahov môže ovplyvniť životnosť komponentov.
Na čo si mám dať pozor pri údržbe, možných poruchách a dostupnosti náhradných dielov pre Mlink X4?
Hlavná údržba spočíva v pravidelnom čistení dýz, kontrole termopárov a ventilátorov a pravidelnej kontrole elektrických spojov. Najčastejšie poruchy môžu byť poškodené teplotné snímače alebo opotrebenie dýz. Náhradné diely sú dostupné — dýzy, termopáry, ventilátory a displeje — pričom sa odporúča kupovať ich iba od autorizovaných dodávateľov, aby sa zachovala záruka (zvyčajne 1 rok na hlavné diely).
Na aké typy prác je BGA reballing stanica Mlink X4 ideálna?
Je ideálna na spájkovanie, odpájkovanie a reballing BGA čipov na elektronických doskách, najmä vo veľkých zariadeniach ako notebooky, konzoly a servery.
Akú maximálnu veľkosť PCB dosky zvládne?
Zvládne PCB dosky až do 570 x 370 mm a minimálnu veľkosť 20 x 20 mm.
Ako sa na stanici reguluje teplota?
Používa senzor typu K s riadením v uzavretej slučke a automatickou kompenzáciou, čo zaručuje presnosť ±3 °C.
Má stanica bezpečnostné systémy?
Áno, má certifikát CE, núdzové zastavenie, automatickú ochranu pri poruchách a dvojitú ochranu proti prehriatiu.
Je dostupná na okamžitý nákup?
V súčasnosti je stanica Mlink X4 vypredaná, odporúčame overiť dostupnosť alebo alternatívne produkty.
