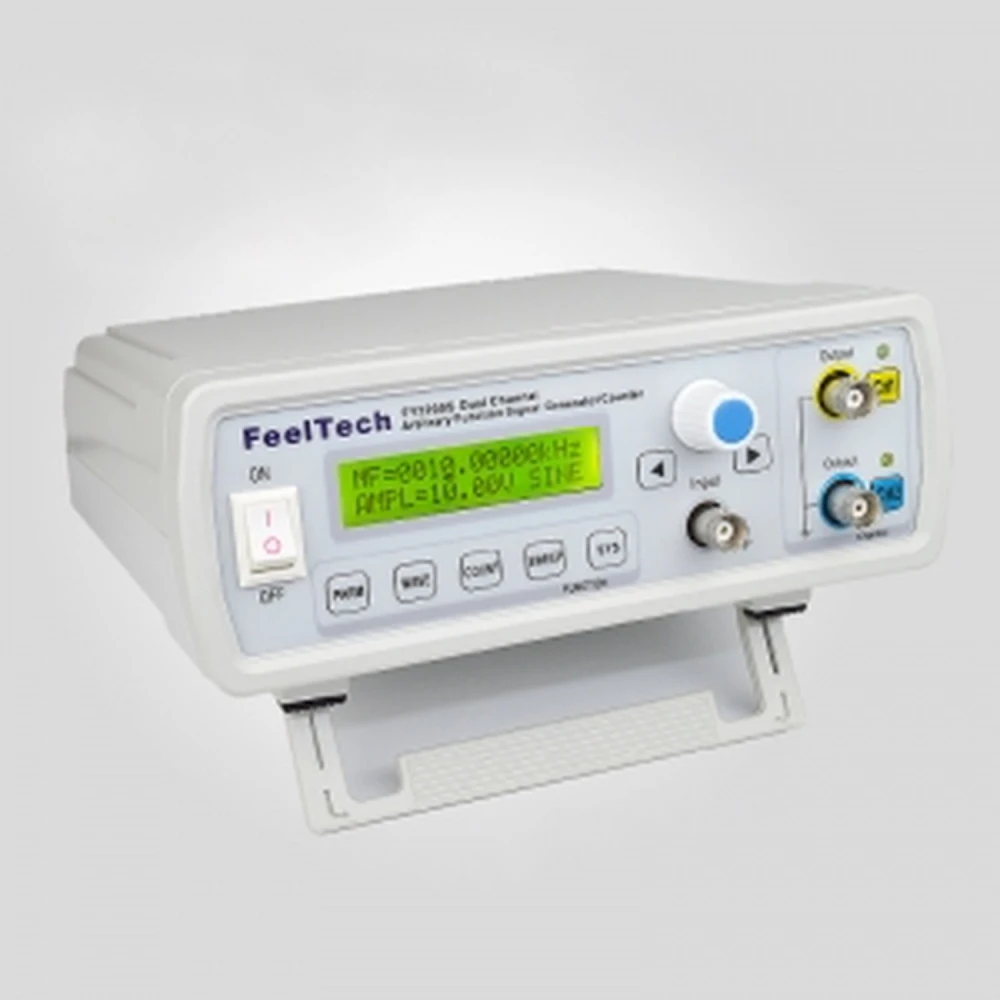

FY3225S 25MHz dvojkanálový generátor funkcií s frekvencmetrom 100MHz
Značka: FeelTech
Vrátane DPH (Bez DPH: 82,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 2+ | 93,48 € | -5% |
Generátor funkcií FY3225S 25MHz je pokročilý dvojkanálový prístroj na generovanie signálov s vysokou presnosťou a stabilitou, ideálny pre aplikácie v elektronickom inžinierstve, laboratóriách, výrobných linkách, vo výučbe aj vedeckom výskume.
Tento generátor využíva technológiu DDS s integrovaným CMOS obvodom a vysokorýchlostným mikroprocesorom, pričom používa aktívny kryštálový oscilátor, ktorý zaručuje výnimočnú frekvenčnú stabilitu. Technológia povrchovej montáže zlepšuje odolnosť voči rušeniu a predlžuje životnosť zariadenia.
Hlavné vlastnosti
- Dva nezávislé výstupné kanály (CH1 a CH2) s vysokou rýchlosťou.
- Maximálna frekvencia sínusového priebehu: 25 MHz.
- Maximálna frekvencia obdĺžnikového, trojuholníkového a arbitrárneho priebehu: až 6 MHz.
- Vstavaný frekvencmeter s meracím rozsahom až 100 MHz.
- Dostupné priebehy: sínusový, obdĺžnikový (nastaviteľná pracovná doba 0.1% až 99.9%), trojuholníkový, pílový, arbitrárny, bežný impulz, šum, elektrokardiogram, AM, FM a ďalšie.
- Výstupná amplitúda väčšia alebo rovná 20 Vp-p bez záťaže.
- Rozlíšenie frekvencie 0.01 Hz (10 mHz) s presnosťou ±5×10⁻⁶.
- Plne digitálne ovládanie s displejom LCD1602 a nastavovaním pomocou tlačidiel a otočného ovládača.
- Funkcia lineárneho a logaritmického sweepu nastaviteľná podľa frekvencie a času.
- Pamäť na uloženie až 20 používateľských nastavení.

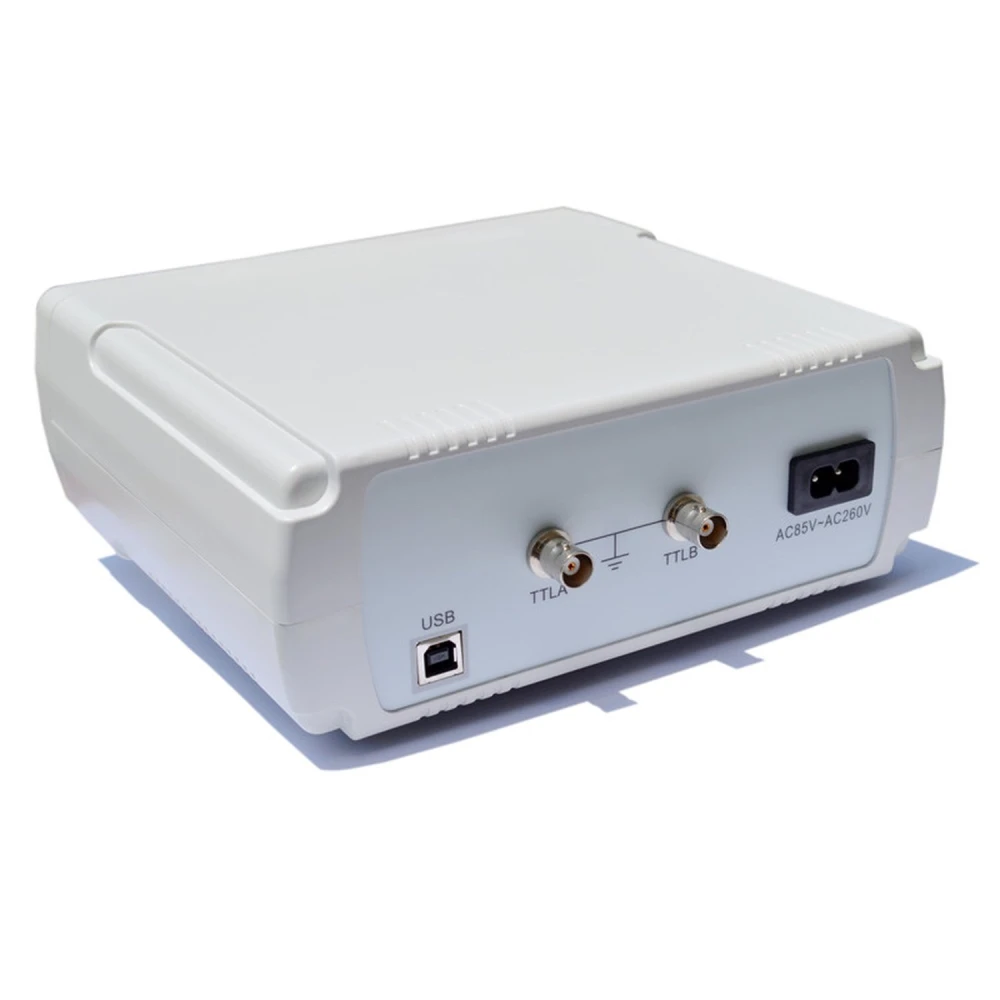

- Synchronizovaný TTL výstup na oboch kanáloch s nastaviteľným fázovým rozdielom.
- Široký rozsah pracovného napätia: AC85V až AC260V.
Technické špecifikácie
- Rozmery: 200 mm (dĺžka) × 190 mm (šírka) × 90 mm (výška).
- Hmotnosť: 500 g (jednotka), príslušenstvo 150 g.
- Rozsah prevádzkovej teploty: 0 až 40 °C; maximálna vlhkosť 80%.
- Výstupná impedancia: 50 ohms ±10%.
- Skreslenie sínusového priebehu ≤0.8% pri 1 kHz.
- Čas nábehu a poklesu obdĺžnikového priebehu ≤100 ns.
- Rozsah počítadla: 0 až 4,294,967,295.
- Vstupné napätie pre frekvenčný merač: 2 Vp-p až 20 Vp-p.
Typické použitie
Tento generátor je ideálny na testovanie a vývoj v elektronike, simuláciu signálov pre zariadenia, kalibráciu prístrojov, technické vzdelávanie a vedecké experimenty. Jeho schopnosť generovať viacero typov priebehov a ovládať parametre ako amplitúda, frekvencia, fáza a pracovná doba ho robí všestranným pre rôzne aplikácie.
Kompatibilita
Kompatibilný so softvérom na diaľkové ovládanie a nastavenie funkcií cez počítač. Obsahuje USB pripojenie na komunikáciu a aktualizáciu. Kompatibilný so systémami, ktoré vyžadujú presné a stabilné testovacie signály.
Príslušenstvo v balení
- Generátor signálu FY3225S.
- Napájací kábel.
- 3-vodičový USB kábel so štvorcovým konektorom.
- 2 drôtové klipy Q9.
- CD s manuálom a softvérom.
Poznámka: Produkt je momentálne vypredaný. Skontrolujte dostupnosť alebo alternatívy v našom obchode.
- Dva nezávislé kanály pre výstup signálu.
- Maximálna frekvencia sínusového priebehu 25 MHz.
- Vstavaný frekvencmeter s rozsahom až 100 MHz.
- Priebehy: sínusový, obdĺžnikový, trojuholníkový, pílový, arbitrárny a ďalšie.
- Digitálne ovládanie s displejom LCD1602 a nastavovaním otočným ovládačom.
- Pamäť na uloženie až 20 vlastných nastavení.
- Nastaviteľná funkcia lineárneho a logaritmického sweepu.
- Vysoká presnosť a nízke skreslenie výstupných signálov.
- Synchronizovaný TTL výstup s nastavením fázy.
- Široký rozsah prevádzkového napätia AC85V až AC260V.
Otázky a odpovede zákazníkov
Aké sú hlavné materiály, fyzické rozmery, hmotnosť a čo obsahuje balenie FY3225S?
Kryt je vyrobený z vystuženého plastu ABS, vhodného na použitie na pracovnom stole. Približné rozmery sú 235 mm × 170 mm × 85 mm a hmotnosť je okolo 1,3 kg. Balenie zvyčajne obsahuje: 1× generátor FY3225S, 1× napájací zdroj, 2× kábel BNC na krokosvorku, 1× USB kábel a tlačený/digitálny manuál. Presný obsah si overte v obchode podľa konkrétnej šarže.
Aké sú technické limity generovania signálu z hľadiska frekvencie, amplitúdy a rozlíšenia? Je FY3225S vhodný pre RF aplikácie?
Maximálna frekvencia sínusového priebehu je 25 MHz; pri iných tvaroch môže byť limit nižší (pozrite technický manuál). Maximálna výstupná amplitúda je typicky 20 Vpp pri vysokoodporovej záťaži; pri 50 Ω záťaži je to približne 10 Vpp. Rozlíšenie DAC je 12 bitov a umožňuje pamäť arbitrálnych priebehov až do 2048 bodov. Pre profesionálne RF aplikácie (>30 MHz) alebo požiadavky na vysokú spektrálnu čistotu nie je toto zariadenie optimálne, pretože uprednostňuje univerzálnosť a cenu pred špecifickými RF parametrami.
Je generátor kompatibilný s medzinárodnými zdrojmi energie a aké konektory používa na výstup signálu?
Generátor vyžaduje napájanie 100–240 V AC, 50/60 Hz, ktoré sa cez priložený zdroj mení na DC (typický vstup: 110–240 V, výstup 12 V DC, 2 A). Na signál používa štandardné BNC konektory na dvoch hlavných kanáloch, čo uľahčuje pripojenie ku konvenčným laboratórnym prístrojom, ako sú osciloskopy, testovacie moduly a zberné systémy.
Akú údržbu vyžaduje a je možné aktualizovať firmware alebo získať náhradné diely?
Údržba sa obmedzuje na vonkajšie čistenie a pravidelnú kontrolu BNC konektorov. Je vhodné vyhýbať sa prašnému prostrediu a preťaženiu výstupu. Firmware zriedka vyžaduje aktualizáciu; ak je k dispozícii nová verzia, postup sa zvyčajne vykonáva cez USB pod technickým dohľadom. Náhradné diely, ako napájací zdroj a káble, možno zakúpiť u bežných distribútorov alebo priamo od výrobcu, hoci špecifické vnútorné komponenty nemusia byť ľahko dostupné.
Aká je maximálna frekvencia, ktorú môže FY3225S generovať?
Môže generovať sínusové vlny až do 25 MHz a obdĺžnikové, trojuholníkové a arbitrárne vlny až do 6 MHz.
Má generátor zabudovaný frekvencmeter?
Áno, obsahuje frekvencmeter s meracím rozsahom až 100 MHz pre interné aj externé signály.
Aké priebehy môže toto zariadenie generovať?
Generuje sínusové, obdĺžnikové, trojuholníkové, pílové, arbitrárne priebehy, bežný impulz, šum, elektrokardiogram, AM, FM a ďalšie.
Je možné ovládať generátor z počítača?
Áno, FY3225S umožňuje nastavenie a ovládanie pomocou softvéru cez USB pripojenie.
Aké príslušenstvo je súčasťou produktu?
Obsahuje napájací kábel, USB kábel, dva drôtové klipy Q9 a CD s manuálom a softvérom.
