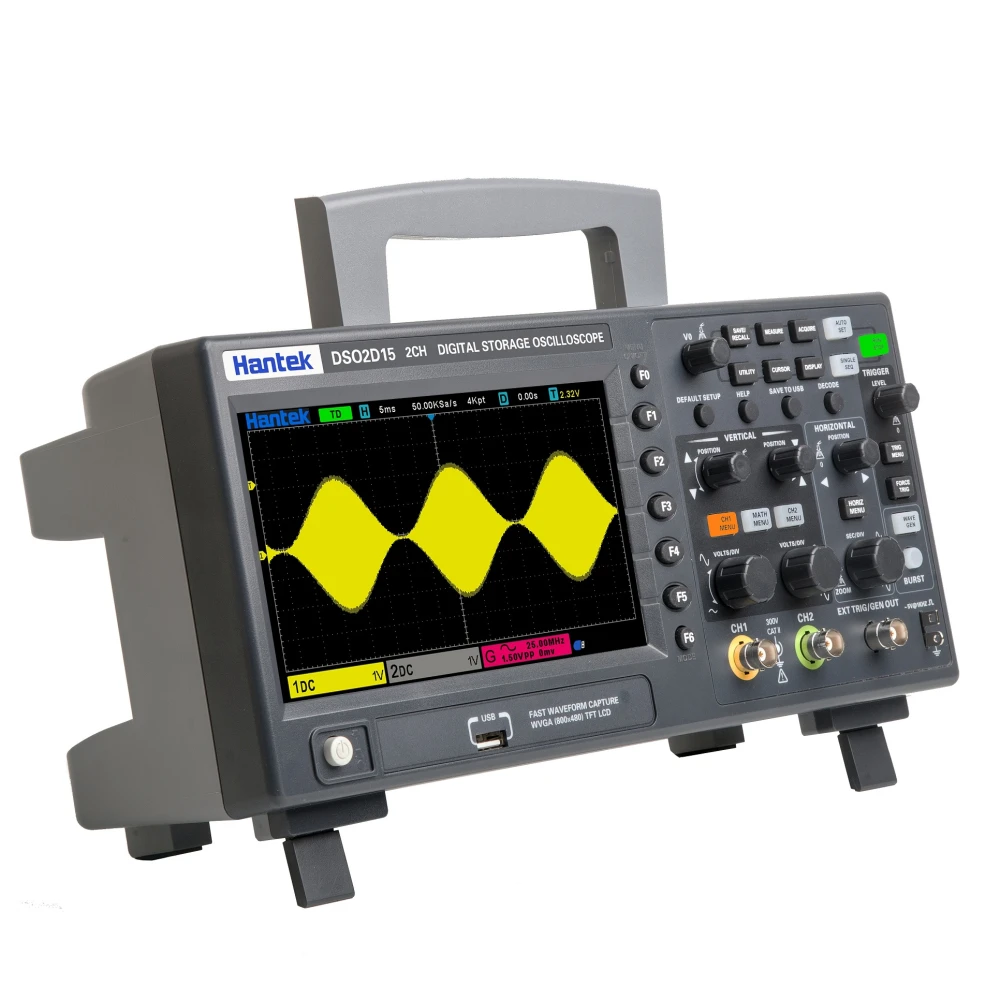

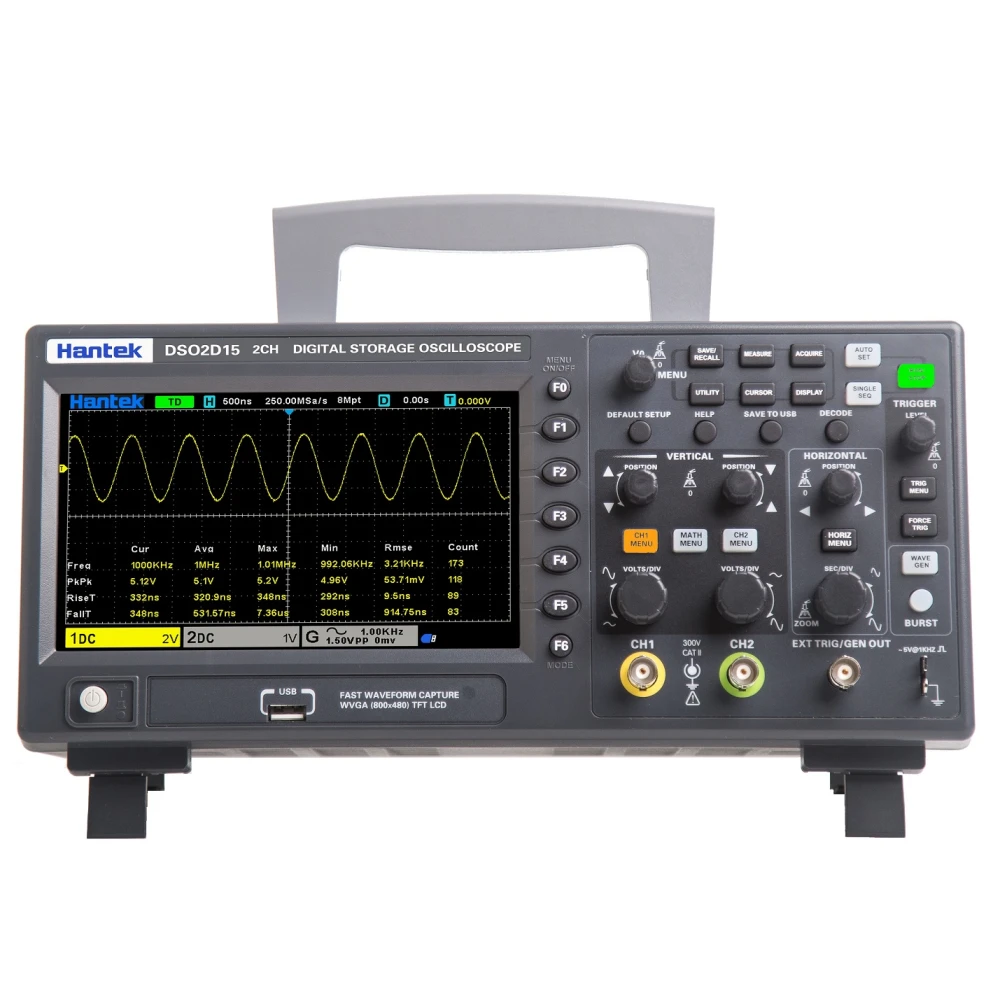

Hantek DSO2D15 digitálny osciloskop 2 kanály 150 MHz s generátorom funkcií
Značka: Hantek
Vrátane DPH (Bez DPH: 245,00 €)
Množstevné zľavy
| Množstvo | Cena | Uložiť |
|---|---|---|
| 25+ | 270,00 € | -8% |
Hantek DSO2D15 Digitálny osciloskop 2 kanály 150 MHz s generátorom funkcií
Hantek DSO2D15 je kompaktný a výkonný digitálny osciloskop, určený pre profesionálov aj nadšencov elektroniky, ktorí vyžadujú presnosť a všestrannosť pri meraniach. So šírkou pásma 150 MHz a dvoma nezávislými kanálmi umožňuje súčasné zobrazenie a analýzu viacerých signálov.
Hlavné vlastnosti:
- Dva digitálne kanály na súčasnú analýzu signálov.
- Šírka pásma 150 MHz, ideálna pre pokročilé elektronické aplikácie.
- Integrovaný generátor funkcií na testovanie a simuláciu signálov.
- 7-palcový farebný TFT displej pre prehľadné a detailné zobrazenie.
- USB pripojenie na export dát do PC alebo na USB pamäť, čo uľahčuje analýzu a ukladanie.
- Integrovaný voltmeter na meranie napätia AC a DC do 300 VRMS.
- Bez ventilátora, čo zaručuje tichú prevádzku.
- Záznamová pamäť 4Mpts na kanál pre dlhšie zachytenia.
- Pokročilé spúšťacie režimy vrátane automatického, normálneho a jednorazového, ako aj špecifických spúšťaní pre protokoly CAN, LIN, IIC, SPI a UART.
- Matematické funkcie ako sčítanie, odčítanie, násobenie, delenie a FFT analýza pre komplexnú diagnostiku.
- Súlad s normou EN61010 300V CAT II, čo zaručuje kvalitu a bezpečnosť pri meraniach.
Technické špecifikácie:
- Vzorkovanie: 1 Gigasample za sekundu (Gsps).
- Vertikálne rozlíšenie: 12 bitov.
- Časová základňa: od 2 ns do 1000 s na dielik.
- Vstupná impedancia: 1 MΩ / 20 pF.
- Napájanie: 100-120V CA, 45-440 Hz a 120-240V CA, 45-66 Hz.
- Rozmery: 318 x 110 x 150 mm.
- Hmotnosť: 1.9 kg.
- Prevádzková teplota: 0 až 50 °C.
- Čas nábehu: ≤ 2.4 ns.
Typické použitie:
- Diagnostika a oprava elektronických obvodov.
- Vývoj a testovanie v inžinierskom laboratóriu.
- Kontrola kvality pri elektronickej výrobe.
- Analýza digitálnych protokolov ako I2C, SPI, RS232/UART, CAN a LIN.
- Meranie a analýza analógových a digitálnych signálov.
Kompatibilita a pribalené príslušenstvo:
- Kompatibilný so softvérom pre PC na pokročilú analýzu a ukladanie dát.
- Obsahuje USB kábel, napájací kábel, osciloskopickú sondu s deličom 10:1, BNC káble s krokosvorkou a certifikát kalibrácie od výrobcu.
Dôležitá poznámka: Tento produkt je momentálne vypredaný. Môžete si požiadať o upozornenie, aby ste boli informovaní, keď bude opäť dostupný.
- Digitálny osciloskop s 2 kanálmi a šírkou pásma 150 MHz
- Integrovaný generátor funkcií na testovanie signálu
- 7-palcový farebný TFT displej pre prehľadné zobrazenie
- USB pripojenie na export dát do PC alebo USB pamäte
- Voltmeter na meranie napätia AC a DC do 300 VRMS
- Bez ventilátora, tichá prevádzka
- Záznamová pamäť 4Mpts na kanál
- Pokročilé spúšťacie režimy a analýza digitálnych protokolov
- Integrované matematické funkcie a FFT analýza
- Vrátane káblov, sondy a certifikátu kalibrácie
Otázky a odpovede zákazníkov
Aké výhody ponúka integrovaný generátor funkcií oproti použitiu externého generátora s Hantek DSO2D15?
Integrovaný generátor funkcií umožňuje vytvárať štandardné signály (sínusový, obdĺžnikový atď.) priamo z osciloskopu, čím sa znižuje potreba ďalšieho vybavenia a šetrí miesto. Amplitúda a rozsah dostupných priebehov sú však zvyčajne menšie než pri samostatných generátoroch. Je ideálny na rýchle a vzdelávacie testy, no pre vysoko presné aplikácie môže byť nedostatočný.
Aké sú rozmery a hmotnosť Hantek DSO2D15 a čo je súčasťou balenia pri kúpe?
Hantek DSO2D15 má rozmery približne 313 mm × 108 mm × 142 mm a hmotnosť 2,1 kg. V balení sa zvyčajne nachádza osciloskop, napájacie káble, dve meracie sondy, používateľská príručka a USB kábel. Odporúča sa overiť presný obsah u predajcu podľa regiónu.
Aká je maximálna vzorkovacia frekvencia a aké praktické obmedzenia má pri zachytávaní rýchlych signálov?
Zariadenie ponúka maximálnu vzorkovaciu frekvenciu 1 GSa/s v režime jedného kanála. Pri súčasnom použití oboch kanálov sa táto hodnota môže znížiť. Pri signáloch blízkych 150 MHz závisí presnosť rekonštrukcie od dĺžky pamäte (4 Mpts/ch) a nastavenia časovej základne. Umožňuje to zachytiť detaily rýchlych transientov, hoci extrémne krátke špičky môžu byť limitované šírkou pásma analógového kanála.
Akú pravidelnú údržbu vyžaduje tento osciloskop a aká je jeho odhadovaná životnosť?
DSO2D15 nemá ventilátor a má utesnené elektronické komponenty, takže vyžaduje len občasné vonkajšie čistenie a ochranu pred prachom a vlhkosťou. Typická životnosť podobných zariadení je 5 až 10 rokov v závislosti od používania a podmienok prostredia. Pre aplikácie s vysokou presnosťou sa odporúča ročná kalibrácia.
Aké typy signálov dokáže Hantek DSO2D15 analyzovať?
Dokáže analyzovať analógové a digitálne signály vrátane protokolov I2C, SPI, RS232/UART, CAN a LIN.
Má osciloskop pripojenie na export dát?
Áno, má USB pripojenie na export výsledkov do PC alebo na USB pamäť.
Aké je maximálne napätie, ktoré dokáže merať?
Dokáže merať napätie do 300 VRMS v striedavom aj jednosmernom prúde.
Je momentálne dostupný na kúpu?
Momentálne je produkt vypredaný, ale môžete si požiadať o upozornenie, keď bude dostupný.
Obsahuje príslušenstvo?
Áno, obsahuje USB kábel, napájací kábel, sondu s deličom 10:1, BNC káble s krokosvorkou a certifikát kalibrácie.
